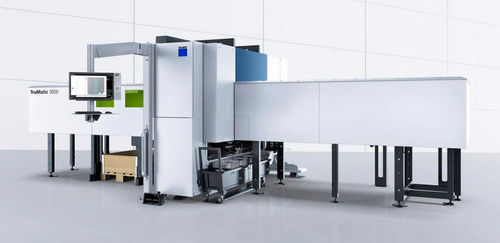

Máquina de corte a laser TruMatic 3000

para metaispara chapasCNC

Resumo A TruMatic 3000 fiber é uma máquina combinada de puncionamento e laser que integra puncionamento, corte por laser, conformação e rosqueamento numa única célula. A combinação do acionamento totalmente elétrico (DeltaDrive) com o laser TruFiber proporciona elevada produtividade, menor consumo energético e ocupação reduzida.

Principais vantagens

• Vários processos numa única plataforma: puncionamento, corte laser, conformação e rosqueamento sem reencravamento.
• Qualidade para produção em série: matriz rebaixável e mesas de escovas/bolas para tratamento sem riscos das peças sensíveis.
• Automação contínua: tampas de remoção de peças integradas, opções de classificação e automações modulares para operação em vários turnos.
• Eficiência energética: DeltaDrive combinado com TruFiber reduz consumo e emissões de CO2 face a máquinas combinadas convencionais.

Aplicações

• Operações combinadas: contornos cortados por laser com características puncionadas (emboços, nervuras, degraus, marcações) num único processo.
• Materiais reflexivos: TruFiber resiste a reflexões e permite processar cobre, latão, titânio e outros metais não ferrosos.
• Produção em grande volume de peças pequenas com ejeção integrada e descarga automatizada de peças grandes.

Automação e destaques de equipamento

• Opções de automação: SheetMaster (carregamento/descarregamento/paletização), SheetMaster Compact, SortMaster Compact, GripMaster, ToolMaster Linear e sistemas de buffer/classificação.
• Manuseio de peças: tampas de remoção integradas, calhas e buffers intermédios; classificação automática até 180 x 180 mm; descarga de peças grandes até 400 x 600 mm.
• Recursos de qualidade: matriz rebaixável, mesas de escovas ou de esferas, função de aplainamento integrada.
• Confiabilidade do processo: unidade de corte universal para laser de estado sólido, Smart Punch Monitoring para deteção precoce de quebra de punção.
• Operação & software: Touchpoint HMI, MobileControl app, TruTops Boost para programação e planeamento.

Notas Disponível em duas configurações principais: versão padrão e Pacote Performance DeltaDrive com maior força/velocidade de puncionamento. A combinação DeltaDrive + TruFiber pode reduzir o consumo energético do sistema em cerca de 65% face a soluções convencionais (dependendo da configuração).

Especificações técnicas

• Modelo: TruMatic 3000 fiber
• Conceito de acionamento: DeltaDrive (puncionamento totalmente elétrico)
• Lâser: TruFiber (laser de estado sólido, resistente a retroreflexões)
• Versões: Standard e Pacote Performance DeltaDrive
• Força/velocidade puncionamento (standard): 165 kN, aprox. 650 golpes/min
• Força/velocidade (Performance): 180 kN, aprox. 800 golpes/min
• Eficiência energética: DeltaDrive + TruFiber ≈ -65% consumo vs solução convencional
• Capacidade de classificação: até 180 x 180 mm
• Descarregamento de peças grandes: até 400 x 600 mm
• Materiais processáveis: aços, aços inoxidáveis, metais não ferrosos reflexivos (cobre, latão, titânio)
• Compatibilidade de automação: SheetMaster, SortMaster Compact, GripMaster, ToolMaster
• Funcionalidades de processo: aplainamento integrado, ejeção de peças pequenas, transportador de aparas
• Software & interface: Touchpoint HMI, TruTops Boost, MobileControl, OPC UA
