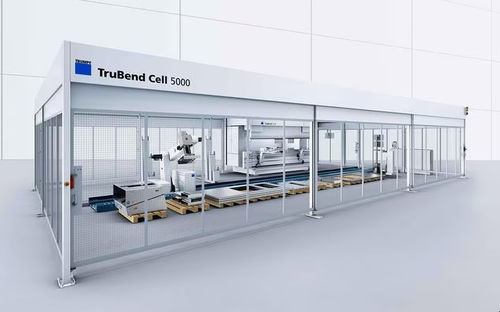

Prensa dobradeira hidráulica TruBend Cell 5000

com controle digitalrobóticade grandes dimensões

Visão geral
A TruBend Cell 5000 é uma célula de dobra totalmente automatizada concebida para produção contínua e mix de peças. Integra máquinas TruBend 5000 com automação modular (BendMaster 60 / 150), troca automática de ferramenta (ToolMaster) e tecnologias de garra flexíveis para diferentes geometrias e massas de peça.

Principais características

• Célula de dobra totalmente automatizada para mix de peças e operação contínua
• Programação: TecZone Bend gera rapidamente propostas de programa a partir de dados 2D/3D e produz NC automaticamente
• Troca de ferramenta: ToolMaster permite preparação automática de ferramentas por programa
• Garras: garras a vácuo (até 100 kg), garras mecânicas, multigrippers ajustáveis e garra de mandíbula articulada para peças pequenas
• Automação: opções BendMaster 60 e BendMaster 150 para diferentes gamas de peças
• Medição de ângulo: ACB Laser e ACB Wireless para precisão desde a primeira peça
• Manuseio de chapa: sensores de chapa para deteção precisa de posição (sem estação de centralização separada)
• Fluxo de material: correias transportadoras, transportadores de paletes e interface AGV para logística integrada
• Troca rápida: troca automática de garras e consola de troca para reduzir tempos não produtivos

Aplicações
Desenhada para operação 24/7 em fábricas conectadas. Adequada para dobra de nests e peças unitárias, caixas e componentes grandes, bem como para linhas que exigem trocas frequentes de ferramentas ou garras. Interfaces (Oseon / OPC UA) permitem integração em fluxos digitais para monitorização e gestão de ordens de transporte.

Características / especificações técnicas

• Força de prensagem (alcance da série): 1300 kN – 3200 kN
• Comprimento de dobra (variantes típicas): 3.230 mm – 4.420 mm
• Passagem livre entre colunas: 2.690 mm – 3.680 mm
• Altura útil de montagem: 615 mm
• Profundidade da garganta: 420 mm
• Movimento rápido de descida: 200 mm/s
• Velocidade máxima de operação em Y: 25 mm/s
• Tamanho máximo de peça (dependendo da configuração): até 3.000 mm x 1.500 mm
• Capacidade de comprimento de perfis: até 2.500 mm – 4.000 mm (variante-dependente)
• Peso máximo da peça na automação: até 100 kg (tecnologia de vácuo/garra)
• Capacidade máxima BendMaster: 60 kg ou 150 kg (dependendo do modelo)
• Espessura mínima da chapa: 0,7 mm
• Comprimento do percurso (fluxo de material): 8 m – 16 m
• Altura máxima de pilha de chapa bruta: 700 mm
• Altura máxima de pilha de peças acabadas: 1.000 mm – 1.200 mm
• Peso BendMaster (exemplos): 620 kg – 784 kg
• Peso máquina base (exemplos): aprox. 11.800 kg – 23.400 kg
• Dimensões típicas TruBend (exemplos): de 3.980 x 1.800 x 2.835 mm até 5.180 x 2.055 x 3.200 mm
