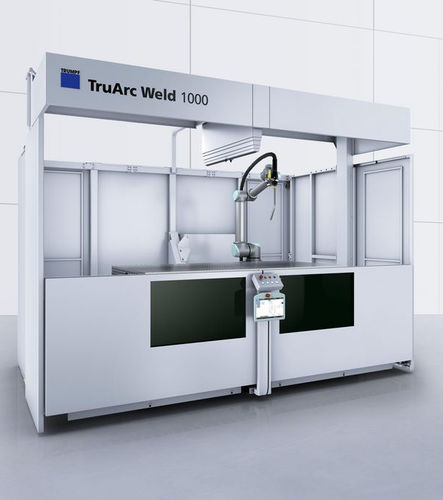

Máquina estacionária de solda a arco elétrico TruArc Weld 1000

MAGMIGde pulso

Apresentação
A TruArc Weld 1000 é uma célula de soldagem por arco automatizada para pequenas e médias séries. Oferece rápida instalação, programação intuitiva e operação flexível em 1 ou 2 estações. Pode ser fornecida sem cabine ou como máquina TÜV‑testada e certificada CE, com cabine de segurança integrada, sistema de exaustão e cobertura anti‑encandeamento. Projetada para reduzir tempos de setup e garantir qualidade de solda repetível com conectividade digital.

Principais vantagens

• Fácil operação e programação: unidade de comando intuitiva e programação na tocha ou diretamente no controlo do robot para tempos mínimos de programação.
• Smart Seam Tracking: monitorização inteligente da junta em linha que ajusta o trajeto em tempo real; orientação e compensação da tocha são tratadas pelo cobot.
• Segurança segundo os padrões TRUMPF: cabine opcional ou integrada com proteção anti‑encandeamento, sistema de exaustão autolimpante e iluminação LED; operação colaborativa do robot.
• Configuração e arranque rápidos: instalação e início de funcionamento em poucas horas.
• Soldagem produtiva: equipamento FRONIUS de alto desempenho e opção de duas estações para preparação e produção paralela.

Aplicações / Exemplos de peças

• Console (aço): chapa 25 mm sobre chapa curva 8 mm com cinco cordões — maior produtividade desde a primeira peça.
• Dispositivo de fixação para transporte (aço 6 mm): poupanças significativas de tempo e custo em pequenas séries.
• Caixa de distribuição (3 mm aço cromo‑níquel): processo CMT para baixa introdução de calor e boa qualidade visual do cordão.
• Junção em I em alumínio (1 mm): exemplo de soldagem CMT em alumínio.
• Junção de canto em inox (1 mm): exemplo para chapas finas inoxidáveis.
• Junção em T em aço (8 mm): exemplo para chapas mais espessas.

Equipamento e opções

• Robot: cobot UR10e com seis eixos e sensor de força/momento; eixo linear opcional para posicionamento esquerda/direita.
• Fonte de soldagem: FRONIUS TPS 320i C PULSE com Welding Package PMC, tocha ultra‑fina 350 A e alimentação de fio externa.
• Smart Seam Tracking: rastreamento automático da junta para ajuste em tempo real e configuração consistente da tocha.
• Programação: unidade de operação intuitiva, programação na tocha e no controlo do robot para tempos curtos de ensino.
• Cabine de segurança (opcional/incluída): exaustão integrada, proteção anti‑encandeamento de abertura automática e iluminação LED; parede divisória para operação em 2 estações.
• Mesa de trabalho: mesa 3D com padrão de furos D16 em grelha 50 x 50 mm; dimensões 2000 x 1000 x 100 mm; superfície endurecida.
• Carregamento por grua: opção de abertura da cobertura para facilitar o carregamento de peças pesadas/grandes.
• Pacotes tecnológicos: CMT opcional para reduzir respingos e deformações; soldagem pendular para cordões largos/chapas grossas.
• Integração digital: interfaces OPC UA e compatibilidade com Oseon, ferramentas de monitorização e análise.

caractéristiques / spécifications techniques

• Denominação comercial: TruArc Weld 1000
• Tipo de robot: braço robótico industrial colaborativo
• Número de eixos: 6
• Alcance do robot: 1300 mm
• Precisão de repetição: +/- 0,05 mm
• Fonte de soldagem (tipo): FRONIUS TPS 320i C PULSE
• Intervalo de corrente MIG/MAG: 3 A - 320 A
• Dimensões da cabine (quando equipada): 3605 mm x 2454 mm x 2818 mm
• Peso (máquina com cabine): 2940 kg
