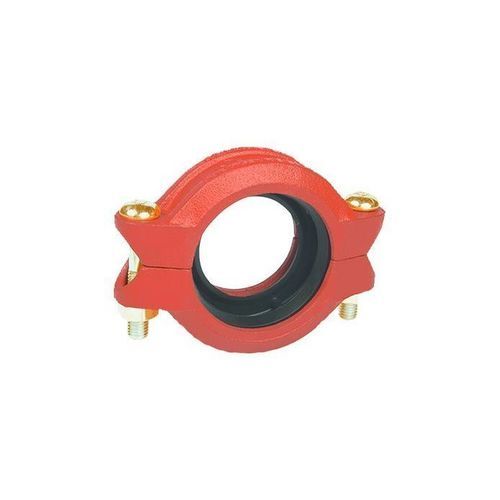

Luva para tubulação de acoplamento Figure 705

em aço galvanizadoem aço pintadoflexível

Visão geral Os acoplamentos flexíveis ranhurados Grinnell G-Fire Figura 705 proporcionam um método fiável de união de tubos, permitindo deflexões angulares e lineares, expansão e contração térmicas, bem como desalinhamentos dos tubos. Os acoplamentos da Série 705 têm uma classificação para pressões até 300 psi (20,7 bar), dependendo do diâmetro e da espessura da parede da tubagem, quando utilizados em aplicações de proteção contra incêndios. Detalhes do produto (da tabela) Tipo de produto: Acoplamento flexível Certificações e aprovações: Certificado pela UL e C-UL; aprovado pela FM, VdS e LPCB Tamanhos: 1 polegada a 12 polegadas (DN25 a DN300) Características

• Tamanhos disponíveis: 1" (DN25) a 12" (DN300)
• Certificados pela UL e C-UL; aprovado pela FM, VdS e LPCB
• Junta de EPDM de grau «A» pré-lubrificada de série (código de cor violeta)
• Capaz de suportar pressões até 300 psi (20,7 bar), dependendo do tamanho do tubo e da espessura da parede, quando utilizado em serviços de proteção contra incêndios
• Proporciona a flexibilidade necessária para acomodar movimentos diferenciais
• Também disponível com junta EPDM de grau E com vedação tripla para sistemas de proteção contra incêndios de tubagem seca, sistemas de vácuo e aplicações em congeladores

Vantagens

• Soluções de confiança: os encaixes, acoplamentos e acessórios Grinnell G-Fire têm sido reconhecidos há várias gerações por fornecerem soluções fiáveis.
• Amplo portfólio: Os produtos Grinnell G-Fire fazem parte da vasta gama de produtos de supressão de incêndios da Johnson Controls, incluindo aspersores e válvulas de incêndio da Tyco.

Características / especificações técnicas

• Acabamento: Tinta laranja sem chumbo; tinta vermelha RAL sem chumbo; galvanizado por imersão a quente em conformidade com a norma ASTM A153
• Junta: EPDM de grau «A» pré-lubrificado, código de cor violeta; intervalo de temperatura de -30 °F a 150 °F (-34 °C a 66 °C)
• Opção alternativa de junta: EPDM de grau E com vedação tripla, disponível para sistemas de tubagem seca, sistemas de vácuo e aplicações em congeladores
• Certificações e aprovações: Certificado pela UL e C-UL; Aprovado pela FM, VdS e LPCB
• Tamanhos: 1 polegada a 12 polegadas (DN25 a DN300)
• Classificação de pressão: Até 300 psi (20,7 bar), dependendo do tamanho da tubagem e da espessura da parede em aplicações de proteção contra incêndios
• Função: Permite o movimento rotacional da tubagem e/ou o desalinhamento angular; acomoda deflexões angulares e lineares, expansão e contração térmicas e desalinhamentos para facilitar a instalação do sistema
