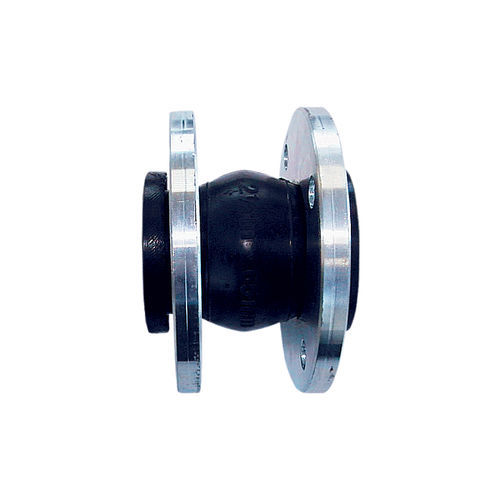

Junta de expansão em borracha FSF

em açoredondaflangeada

Visão geral do produto
Absorve expansão térmica, contração e vibração em sistemas de tubulação. Fabricado em EPDM reforçado com nylon, este junta de dilatação oferece flexibilidade e durabilidade para aplicações industriais de fluidos. A unidade possui flanges em aço carbono galvanizado com anel de flange em aço endurecido para conexão segura. Reduz ruído e protege equipamentos sensíveis de esforços mecânicos. Projeto permite movimentos axiais e laterais significativos e deflexão máxima de 35°. Temperatura máxima de trabalho indicada 104°C; são mencionadas pressões até 230 psi na documentação do produto.

Características e benefícios

• Comprimento total: 130 mm (todos os tamanhos)
• Adequado para água (incluindo água quente, águas residuais e água do mar), ácidos fracos, álcalis e ar comprimido (isento de óleo)
• Aplicações de alto vácuo: requer espiral de vácuo
• Superfície de vedação em borracha EPDM – não requer junta
• Não usar com: óleo, gasolina ou graxa
• Faixa de temperatura: -25°C a +100°C (temperatura máxima de trabalho indicada 104°C)
• Parte da família de produtos Grinnell
• Ampla gama de tamanhos DN50–DN300 (2 in–12 in)

Tamanhos e disponibilidade
Tamanhos: DN50 a DN300 (2 in a 12 in)
Disponibilidade regional: Não disponível nos EUA ou Canadá
Classificação de pressão: até 230 psi mencionado no texto do produto; tabela técnica indica N/A

Especificações técnicas

• Modelo / Série: FSF
• Denominação: Junta de borracha flangeada (junta de dilatação flexível)
• Material do corpo / foles: EPDM reforçado com nylon
• Superfície de vedação: borracha EPDM (não requer junta)
• Flanges: aço carbono galvanizado com anel de flange em aço endurecido
• Comprimento total: 130 mm (todos os tamanhos)
• Tamanhos disponíveis: DN50 a DN300 (2 in a 12 in)
• Faixa de temperatura: -25°C a +100°C; temperatura máxima de trabalho indicada 104°C
• Classificação de pressão: até 230 psi mencionados no texto do produto; tabela técnica indica N/A
• Capacidades de movimento: movimento axial significativo, movimento lateral, deflexão máxima 35°
• Fluidos compatíveis: água (água quente, águas residuais, água do mar), ácidos fracos, álcalis, ar comprimido (isento de óleo)
• Não compatível com: óleo, gasolina, graxa
• Alto vácuo: requer espiral de vácuo
• Limitação regional: não disponível nos EUA ou Canadá
