Módulo de baterias de lítio NMC

em forma de blocoretangularplano

Visão geral

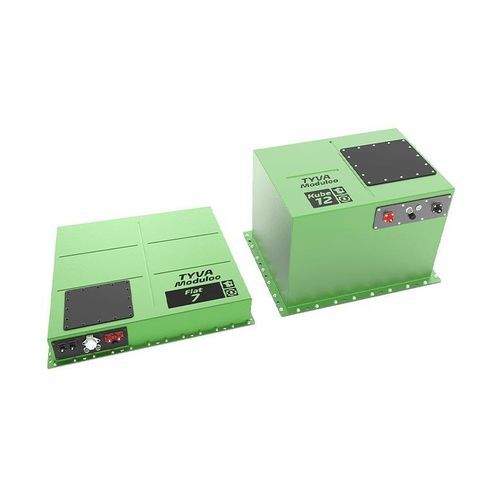

A gama Flat & Kube é composta por módulos de bateria de lítio concebidos para aplicações de alta energia e alta potência. Indicados para mobilidade elétrica, armazenamento de energia, veículos off-road, drones, aplicações marítimas e defesa, estes módulos são os maiores fabricados pela TYVA Energie. Flat e Kube têm níveis de energia semelhantes e diferem pelo formato: Flat é longo e fino; Kube é um paralelepípedo mais compacto. Ambos integram a tecnologia Moduloo Ax e são alojados em caixas de alumínio à prova de água.

Principais características

• Módulos de bateria de lítio sustentáveis com alta densidade energética
• Dois formatos: Flat (longo/fino) e Kube (paralelepípedo compacto)
• Tecnologia Moduloo Ax para configurações modulares e série/paralelo
• Caixa de alumínio à prova de água (IP65 padrão; IP67 disponível por pedido para alguns modelos)
• Painel frontal/acesso removível para acesso a BMS/PDU e conectores
• Fixações de chassis ao longo da caixa para montagem segura
• Conectores IP67 à prova de água opcionais
• TYVA Smart Dashboard: BMS com Bluetooth para monitorização e gestão via app

Certificações

• UN 38.3 certificado para transporte (gama)
• RoHS (pendente para alguns itens)
• R10 Rev.6 (pendente)
• R100 Rev.3 (pendente)

Campos de aplicação potenciais

• Sistemas de armazenamento de energia
• Veículos off-road e retrofit de equipamentos
• Defesa / aplicações militares
• Marinha / embarcações
• Mobilidade elétrica (autocarros, veículos comerciais)
• Robôs, AGV e drones
• Sistemas portáteis e off-grid

Flat 7 & 12 — variantes "Energy" e "Power" (dados)
Cabeçalho: Tensão | Capacidade | Energia | Configuração | Química | Dimensões | Peso
Flat 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Flat 7 & Kube 7 — versão "Power" (exemplos)
(As versões Power oferecem correntes de descarga superiores; exemplos abaixo)
Exemplo Flat 7 Power: 25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
Exemplo Kube 7 Power: 25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
(Corrente máxima de descarga versão Power: até 240 A por core pack (1 min) sem arrefecimento; variante Energy: corrente máxima típica até ≈70 A dependendo da configuração.)

Design e características operacionais

• Caixa em alumínio; dimensões personalizadas disponíveis
• Acabamento: IP65 padrão; opção IP67 para alguns modelos
• Tolerância até 3000 V para algumas variantes
• Painel de acesso removível para troca de conectores ou acesso à eletrónica
• Opções de montagem em série ou paralelo (Kube)
• Temperatura de descarga: -20 °C a +60 °C
• Temperatura de carga: -20 °C a +45 °C
• Conectores à prova de água IP67 disponíveis
• Fixação do chassis ao longo da caixa para montagem robusta

Especificações técnicas

• Química: NMC (Níquel Manganês Cobalto)
• Energias típicas por módulo: aprox. 6,1 kWh até 12,0 kWh dependendo do modelo
• Peso: exemplos 40 kg (Flat/Kube 7) a 65 kg (Flat/Kube 12)
• Exemplos de dimensões: Flat 7: 710 x 720 x 104 mm; Kube 7: 486 x 482 x 183 mm; Flat 12: 940 x 696 x 104 mm; Kube 12: 530 x 410 x 347 mm
• Proteção de entrada: IP65 padrão, opção IP67
• Acesso a BMS & PDU por tampa removível; BMS Bluetooth compatível com TYVA Smart Dashboard
• Modularidade: Moduloo Ax para configurações modulares, série e paralelo
• Certificações: UN 38.3 (transporte); RoHS / R10 / R100 indicadas (pendentes para alguns modelos)
