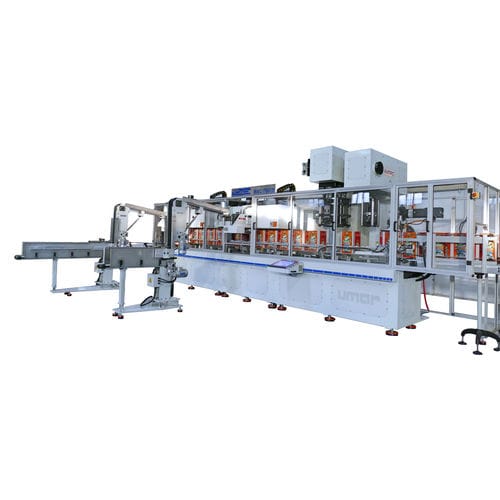

Linha de montagem automática MAC/75709

verticalrotativapara latas de conserva

Os corpos das latas são introduzidos na máquina na posição vertical. Esta linha consiste nas seguintes estações: 1ª Estação: Transportador de Entrada e Sincronização com os Braços de Transferência Corporal O transportador de alimentação e a sincronização com os braços de transferência deslocarão o corpo da lata entre as estações para as operações abaixo. A sincronização é realizada por dedos pneumáticos que são acionados por came eletrônico. O movimento dos braços de transferência para frente e para trás e o movimento de abertura e fechamento é feito por um sistema de cames que é acionado por um servo motor. 2ª Estação: Unidade de Indexação da Linha de Soldadura O corpo é ligado a uma mesa giratória para detectar onde se encontra a linha de soldadura. A linha de soldagem é posicionada como definido na tela. A detecção da linha é feita através de sensor de contraste ou sensor ultra-sônico. 3ª Estação: Unidade de Moldagem do Corpo (Expandindo) O corpo cilíndrico é levantado para dentro dos braços expansíveis que farão a expansão a partir dos quatro cantos. A expansão e a elevação com sistema de correias é alimentada e controlada por servomotores. O alcance da expansão e a altura de elevação podem ser ajustados automaticamente a partir do visor táctil. 4ª Estação: Unidade de Gofragem do Corpo (Painéis) O corpo expandido é levantado até à cabeça do estampador pendurado, onde os quatro lados do corpo são pressionados entre os painéis móveis internos e externos. A cabeça do estampador e a elevação com sistema de correias é alimentada e controlada por servomotores. O alcance da estampagem e a altura de elevação podem ser ajustados automaticamente a partir do visor táctil. 5ª Estação: Unidade de Flangeamento Inferior O sistema de flangeamento mecânico está espremendo o corpo dos cantos. O corpo expandido é levantado para a ferramenta de flangeamento de cabeça para baixo com mecanismo de servo-cames.
