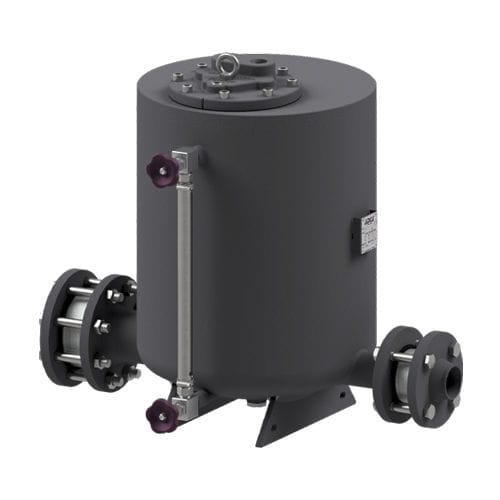

Bomba de fluido auxiliar PPA14 series

de condensadopneumáticaestacionária

A bomba de pressão ADCAMat PPA14 é recomendada para a transferência de condensados de vapor, óleos e outros líquidos não perigosos compatíveis com a construção, para uma altitude ou pressão mais elevada. Sob certas condições, pode drenar um recipiente fechado sob vácuo ou pressão. A bomba pode ser operada com vapor, ar comprimido ou outros gases, e é fabricada em aço carbono ou aço inoxidável. FUNCIONAMENTO O líquido flui por gravidade para a bomba através de uma válvula de retenção de entrada, levantando o flutuador. Nesta altura, a válvula de admissão do fluido motriz está fechada enquanto a válvula de ventilação está aberta. Quando o flutuador atinge a sua posição mais elevada, a válvula de admissão do fluido motriz abre-se e a válvula de ventilação fecha-se, permitindo que o fluido motriz entre no corpo da bomba. A pressão na bomba aumenta apenas o suficiente para superar a contrapressão. O líquido pressurizado abre a válvula de retenção de saída e a descarga inicia-se. O líquido descarregado pode ser quantificado através de um contador especial, permitindo que a bomba funcione como um medidor de caudal fiável. Quando o flutuador atinge a sua posição inferior, a válvula de admissão do fluido motriz fecha-se e a válvula de ventilação abre-se, permitindo que o líquido encha novamente a bomba, repetindo o ciclo. CARACTERÍSTICAS PRINCIPAIS Peças de desgaste em aço inoxidável endurecido. Mola inconel de alta resistência. Cabeça de enchimento baixa para minimizar o espaço de instalação. Sem requisitos eléctricos ou problemas de NPSH. Adequado para ambientes perigosos. Baixos custos de funcionamento. Medidor de nível. Contadores de curso Para levantar condensados de vapor e outros líquidos compatíveis com a construção. LIGAÇÕES: Flangeado EN 1092-1 PN 16 Flangeado ASME B16.5 Classe 150 Rosca fêmea ISO 7 Rp
