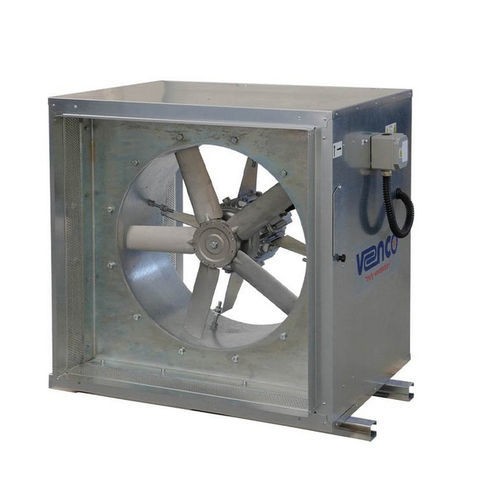

Ventilador axial VAX-H

industrialda linha comercialde pás ajustáveis

Visão geral
Os ventiladores axiais com carcaça VENCO (série VAX-H) são concebidos para parques de estacionamento, metropolitano, aplicações de refrigeração, ventilação de minas e ventilação industrial/comercial em geral. A gama oferece combinações de pá‑cubos selecionáveis e ângulos de pá ajustáveis para obter o desempenho requerido. A carcaça dupla com 50 mm de lã de rocha garante isolamento acústico e térmico. Todos os componentes de manutenção são acessíveis através de porta de serviço para facilitar a manutenção.

Características

• Diâmetros de impulsor de Ø 400 mm a Ø 1.400 mm
• Carcaça interna em chapa galvanizada por imersão e carcaça externa em chapa galvanizada
• Impulsores em alumínio fundido com ângulo de pá ajustável
• Perfil aerodinâmico do impulsor para alta eficiência e baixo ruído
• Cubos do ventilador em liga de alumínio por injeção
• Controlo de capacidade através de várias combinações pá‑cubo e ângulos de pá ajustáveis
• Isolamento acústico e térmico com lã de rocha de 50 mm
• Caixa de terminais IP67 colocada fora da carcaça exterior
• Motores elétricos com proteção IP55 e isolamento classe F
• Opções de alimentação: 230 V monofásico 50 Hz e 380 V trifásico 50 Hz
• Temperatura de funcionamento: -20°C a 60°C

Acessórios

• NRDO cortina circular antirretorno para ventiladores axiais
• Trinco de inspeção ACD
• Inversores de frequência

Especificações técnicas

• Áreas de aplicação: parques de estacionamento, metropolitano, refrigeração, ventilação de minas e ventilação industrial/comercial geral
• Carcaça: parede dupla com 50 mm de lã de rocha para isolamento acústico e térmico
• Intervalo de tamanhos: diâmetros de impulsor de 400 mm a 1.400 mm
• Impulsores: alumínio fundido, ângulo de pá ajustável; perfil aerodinâmico para alta eficiência e baixo ruído
• Cubos: liga de alumínio injetada
• Controlo de capacidade: múltiplas combinações pá‑cubo e ângulos de pá ajustáveis
• Manutenção: todos os equipamentos acessíveis através de porta de serviço
• Caixa de terminais: IP67, localizada fora da carcaça exterior
• Motores: proteção IP55, isolamento classe F
• Opções de alimentação: 230 V monofásico 50 Hz e 380 V trifásico 50 Hz
• Intervalo de temperatura de funcionamento: -20°C a 60°C
