Características
Até ±1500V entre a escala em cada terminal (fase à fase ou fase ao neutro)
±0.2V à escala da saída de ±10V (diferencial mais o modo comum)
C.C. ao espectro da frequência 50kHz da operação
Nenhuma fonte de alimentação precisou
tensão de pico 4000V de suporte por 5 segundos
Projetado para conectar com a entrada diferencial DAQs
Detalhes

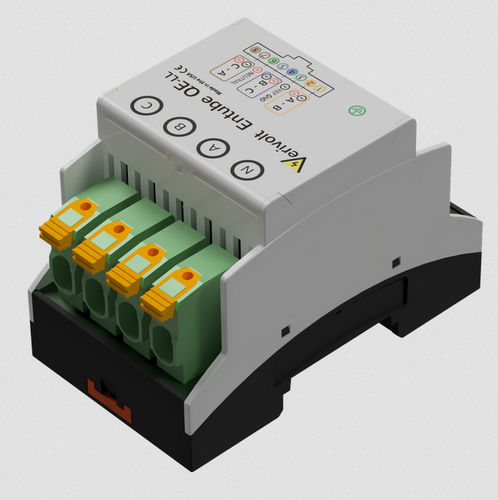

A série de Entube-QE é projetada para as medidas trifásicas de alta qualidade mais o ponto morto em um fatora de formulários muito compacto sem necessidade para fontes de alimentação. Esta série cobre as escalas de ±50V a ±1500V, com até a largura de banda 85kHz e as 0,2% precisões.
O sensor de Entube-QE opera-se como uma rede diferencial do divisor com um filtro da anti-serrilha em sua saída. Gera um ±5V ou ±10V reduziu proporcionalmente a versão da tensão fase à fase em seus terminais da entrada.
Este sinal pode então ser processado pela maioria de plataformas por computador da medida.
Um Entube-QE substitui 4 sensores, e exige somente um cabo para todos os quatro sinais. Isto permite densidades muito altas do canal, ao entregar o perfor alto
---
