Sistema de alimentação automático CC-Mix

elétricopara fluidos abrasivospara fluido viscoso

Visão geral

• Transforma biomassa simples em suspensão orgânica homogênea de forma econômica
• Separador integrado de matérias estranhas remove materiais pesados antes da bomba
• Projeto compacto e controlo simples para fácil integração e retrofit
• Uma unidade CC‑Mix pode alimentar vários digestores
• Substituição rápida de peças de desgaste no local através do conceito QuickService

Resumo de aplicação
O CC‑Mix é um sistema de alimentação líquida energeticamente eficiente para preparar materiais sólidos fluidos a ligeiramente pastosos (p. ex. silo de milho, polpa de beterraba, farinhas de cereais, resíduos de frutas e vegetais, estrume seco de galinha) numa suspensão homogénea e bombeável adequada para alimentação de digestores. Foi concebido para minimizar o consumo de energia assegurando uma preparação ótima para a fermentação.

Conceção e princípio de funcionamento

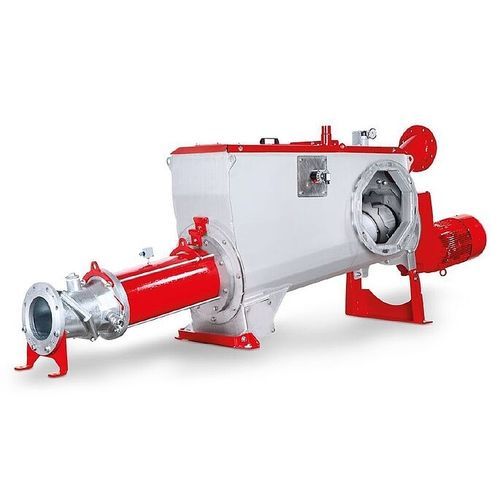

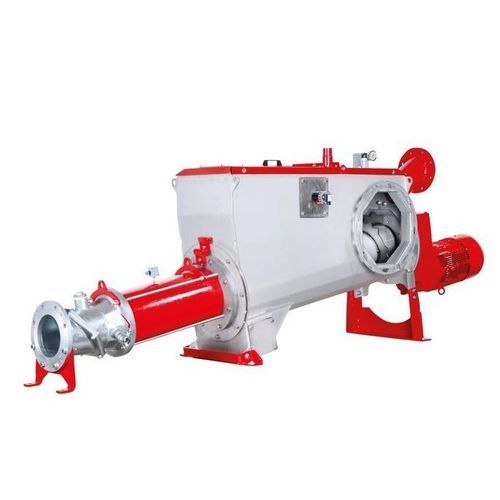

O CC‑Mix combina uma bomba de cavidade progressiva da série CC com uma câmara de mistura sobredimensionada. Os sólidos são introduzidos na câmara de mistura por um parafuso de alimentação (lateral ou superior). É adicionada uma fase líquida (por exemplo digestado recirculado) na entrada da câmara. O eixo misturador transporta e dispersa ativamente os sólidos no líquido para evitar camadas superficiais e produzir uma suspensão homogénea e bombeável.

Desempenho
A geometria e a seleção de componentes otimizadas permitem uma mistura intensiva com baixo consumo de energia. A potência total típica para produzir uma suspensão bem macerada é de aproximadamente 11–15 kW, dependendo da configuração e do material de alimentação. Estão disponíveis configurações de duas etapas para pressões mais elevadas, quando necessário.

Manutenção e serviço
O CC‑Mix adota o conceito QuickService: rotor e estator articulam‑se e retiram‑se como unidade para substituição rápida. O eixo de mistura e as peças de desgaste são acessíveis e substituíveis no local com operações manuais simples, reduzindo ao mínimo o tempo de paragem.

Características principais

• Mistura intensiva eficiente com baixo consumo energético
• Separador integrado de matérias pesadas por gravidade na base da câmara de mistura
• Concepção compacta para fácil integração e retrofit
• QuickService: substituição fácil no local do conjunto rotor/stator, vedação de eixo e componentes do eixo de mistura
• Motorredutor robusto montado diretamente no eixo (sem acoplamento adicional)
• Câmara de mistura, eixo e partes expostas em materiais resistentes à corrosão
• Eixo cardã protegido com duas juntas universais e manga de proteção contra danos por sólidos e fibras

Opções

• Geometria de bomba em duas etapas / multi‑estágio para maior pressão ou meios abrasivos
• Unidade de Controlo de Performance (PCU) com PROFINet opcional
• Display tátil widescreen integrado na porta do quadro elétrico para operação local
• Pacote de controlo completo (hardware/software) e conjunto de sensores disponível
• Capacidade de manutenção remota da PCU (atualizações de software e suporte remoto, se habilitado)

Áreas de aplicação típicas
Preparação e dosagem para digestores em centrais de biogás: processamento eficiente de matérias‑primas renováveis e co‑substratos energéticos como silo de milho, resíduos de cereais, polpa de beterraba, resíduos de frutas e legumes e estrume seco de aves. Adequado para instalações novas e retrofit; uma unidade pode abastecer vários digestores.

Especificações técnicas

• Designação comercial: CC‑Mix
• Modelo standard: CC‑Mix66‑M1 — caudal até 50 m³/h, pressão até 6 bar
• Modelo potência: CC‑Mix66‑D1 — caudal até 85 m³/h, pressão até 6 bar
• Modelo alta pressão: CC‑Mix66‑M2 (duas etapas) — caudal até 50 m³/h, pressão até 12 bar
• Consumo energético típico: aprox. 11–15 kW (consoante material e configuração)
• Tipo de bomba: bomba de cavidade progressiva (série CC, Cavity‑Comfort)
• Câmara de mistura e eixo: aço inoxidável resistente à corrosão
• Separador de matérias estranhas integrado: por gravidade, standard
• Acionamento: motorredutor montado diretamente em eixo paralelo
• Conceito de serviço: QuickService (conjunto rotor/stator basculante, fácil substituição de ferramentas do eixo de mistura)
• Automação disponível: PCU, PROFINet, ecrã tátil, pacote completo de controlo, manutenção remota
