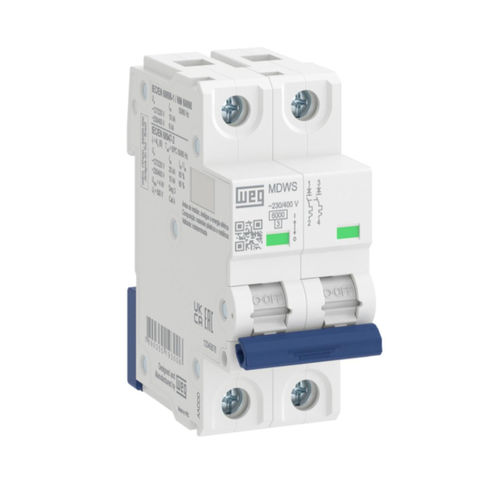

Disjuntor hidráulico-magnético MDWS

indutivocontra as sobrecorrentesde corrente

Projetado para proteção contra sobrecorrente e curto-circuito. Faixa de corrente elétrica de 2 a 63 A nas versões de um, dois, três e quatro pólos. Segurança Os disjuntores miniatura MDWP, MDW e MDWH atendem às curvas caraterísticas de disparo B e C, conforme as normas NBR NM 60898 e NBR IEC 60947-2. Flexibilidade A linha conta ainda com barramento de distribuição monopolar, bipolar e tripolar, e cadeado como acessórios, conforme exigência da NR 10. Nas linhas MDW e MDWP, é possível utilizar blocos de contatos auxiliares e de alarme. Possui ainda mecanismo de disparo livre, onde o disparo não depende da posição da alavanca, e indicação do estado do disjuntor. Curvas caraterísticas de disparo Curva B A principal caraterística do disjuntor miniatura da curva B é o disparo instantâneo para correntes de 3 a 5 vezes acima da corrente nominal. Por isso, são aplicados principalmente na proteção de circuitos com caraterísticas resistivas ou com grandes comprimentos de cabos envolvidos. Curva C A caraterística do disjuntor miniatura da curva C é o disparo instantâneo para correntes de 5 a 10 vezes acima da corrente nominal. Por isso, são utilizados para a proteção de circuitos com instalação de cargas indutivas.
