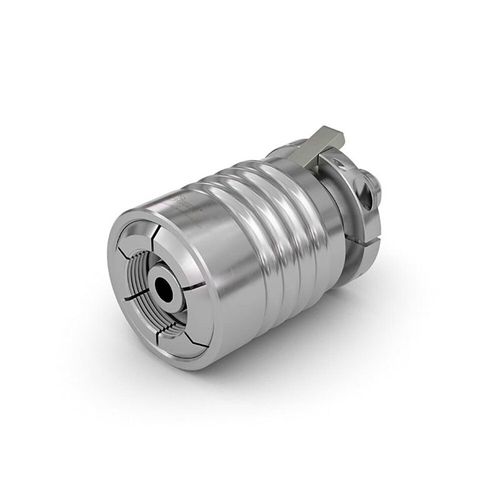

Engate rápido TW850-S60 H2

para hidrogêniopara posto de abastecimentoUNF

Descrição do produto
O WEH® TW850-S60 H2 é um conector rápido para hidrogénio concebido para enchimento seguro, rápido e eficiente de contentores e atrelados H2 utilizados na distribuição para estações de abastecimento. Suporta pressões de serviço máximas até 530 bar e um diâmetro nominal técnico contínuo de até 10 mm para proporcionar caudais elevados e reduzir o tempo de enchimento.

Características e benefícios

• Compatibilidade: Projetado para conexões tubulares típicas em atrelados H2 e equipamentos de distribuição
• Altos caudais: Diâmetro nominal técnico contínuo até 10 mm para débito máximo
• Compatível com H2: Materiais e projeto otimizados para hidrogénio em altas pressões
• Construção durável: Materiais resistentes à corrosão para serviço fiável em condições exigentes
• Acoplamento rápido: Conexão e libertação em menos de um segundo; elimina conexões tubulares demoradas
• Dispositivo de bloqueio por manga deslizante: Alavanca de bloqueio integrada evita desconexões acidentais durante o enchimento

Aplicação
Enchimento de contentores e atrelados de hidrogénio para abastecimento de estações, com pressão de serviço máxima até 530 bar. Nota: Não indicado para abastecimento direto de veículos H2. O fluxo do meio deve ser interrompido por uma válvula separada; o TW850-S60 H2 não inclui válvula de retenção.

Dados técnicos
Diâmetro nominal técnico: Até 10 mm, conforme variante
Pressão máxima de serviço PS: Até 530 bar, conforme variante
Intervalo de temperatura: -40 °C a +65 °C
Meio: Hidrogénio (H2)
Taxa de fugas: 1 x 10^-3 mbar·l/s (medido)
Acionamento: Manual por manga deslizante; alavanca de bloqueio integrada
Material: Resistente à corrosão
Material de selagem: NBR

Variantes disponíveis
C1-186400 — PS = 450 bar — Diâmetro nominal técnico: 10 mm — Conexão A: M36x2.0 rosca esquerda macho — Entrada de meio: UNF 7/8"-14 macho
C1-189758 — PS = 450 bar — Diâmetro nominal técnico: 7 mm — Conexão A: W30x2.0 rosca esquerda macho — Entrada de meio: UNF 7/8"-14 macho
C1-189759 — PS = 530 bar — Diâmetro nominal técnico: 5 mm — Conexão A: W30x2.0 rosca esquerda macho — Entrada de meio: UNF 3/4"-16 macho
C1-189766 — PS = 450 bar — Diâmetro nominal técnico: 10 mm — Conexão A: M42x2.0 rosca esquerda macho — Entrada de meio: UNF 7/8"-14 macho
C1-189767 — PS = 530 bar — Diâmetro nominal técnico: 7.5 mm — Conexão A: M42x2.0 rosca esquerda macho — Entrada de meio: UNF 3/4"-16 macho
C1-189768 — PS = 530 bar — Diâmetro nominal técnico: 7.5 mm — Conexão A: M36x2.0 rosca esquerda macho — Entrada de meio: UNF 3/4"-16 macho
C1-190856 — PS = 450 bar — Diâmetro nominal técnico: 5 mm — Conexão A: W21.8x1/14" rosca esquerda macho — Entrada de meio: UNF 7/8"-14 macho
C1-190859 — PS = 450 bar — Diâmetro nominal técnico: 10 mm — Conexão A: M52x2.0 rosca esquerda macho — Entrada de meio: UNF 7/8"-14 macho
C1-190959 — PS = 530 bar — Diâmetro nominal técnico: 7 mm — Conexão A: W21.8x1/14" rosca esquerda macho — Entrada de meio: UNF 3/4"-16 macho
C1-190960 — PS = 530 bar — Diâmetro nominal técnico: 7.5 mm — Conexão A: M52x2.0 rosca esquerda macho — Entrada de meio: UNF 3/4"-16 macho

Especificações técnicas

• Referência: TW850-S60 H2
• Marca: WEH®
• Pressão máxima de serviço: até 530 bar (dependendo da variante)
• Diâmetro nominal técnico contínuo: até 10 mm (dependendo da variante)
• Intervalo de temperatura: -40 °C a +65 °C
• Meio: Hidrogénio (H2) — desenho compatível com H2
• Taxa de fuga: 1 x 10^-3 mbar·l/s (medido)
• Acionamento: Manual por manga deslizante; alavanca integrada evita soltura acidental
• Material: Resistente à corrosão
• Material de vedação: NBR
• Design de conector rápido: Conexão e libertação em menos de um segundo; elimina as conexões tubulares demoradas
• Não indicado para abastecimento direto de veículos H2; sem válvula de retenção integrada — utilize válvula separada se necessário
