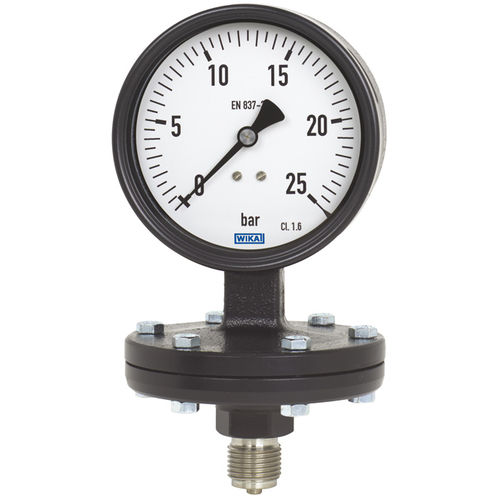

Manômetro analógico 422.12, 423.12

com roscade membranade processo

Os manômetros com diafragma são preferencialmente usados para faixas de baixa pressão. Através da grande superfície de trabalho do elemento de diafragma circular e corrugado, pequenas faixas de pressão podem ser medidas de forma confiável. Os manômetros com diafragma são fabricados de acordo com a norma EN 837-3. O design robusto é particularmente adequado para aplicações em construção de máquinas e equipamentos e na indústria de água e saneamento básico. O flange de medição superior com caixa e o flange de medição inferior são feitos de uma peça fundida, respectivamente. O instrumento é usado para a medição de meios gasosos e líquidos que não atacarão o aço fundido. Para a medição de meios altamente viscosos, cristalizáveis ou contaminados, recomenda-se o uso de um flange de conexão aberto. O flange aberto tem uma vantagem sobre a conexão roscada, o qual a entrada de pressão não ficará bloqueada. Com uma conexão de limpeza adicional no flange aberto, a câmara de pressão pode ser facilmente limpa. Sistemas de medição com elementos diafragma, com base em seu projeto, oferecem boa proteção contra sobrecarga, uma vez que o diafragma pode se sustentar contra o flange superior. Como padrão, os manômetros com diafragma já apresentam uma segurança de sobrecarga de 3 vezes o valor da escala total. Opcionalmente, os dispositivos de segurança de sobrecarga maiores, podem ser requeridos.
