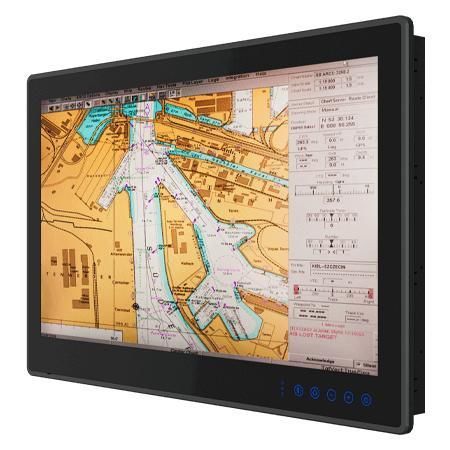

Painel PC com tela sensível ao toque capacitiva PCAP W24IAD3S-MRA2FP

com tela sensível ao toque multitouchcom tela sensível ao toque23,8"

Visão geral
Winmate W24IAD3S-MRA2FP é um Panel PC marinho ECDIS de 24 polegadas projetado para ponte e sistemas de navegação certificados. Apresenta ecrã tátil PCAP verdadeiramente plano de ponta a ponta, design sem ventoinha e construção robusta com proteção frontal IP66. Calibração de cor e testes marítimos asseguram conformidade com ECDIS e normas marítimas internacionais.

Principais características

• Ecrã 23,8" 1920 x 1080 PCAP multi-touch, 250 nits, revestimento AR (filme AG / vidro AR opcionais)
• Design verdadeiramente plano ponta a ponta com moldura estreita e arrefecimento sem ventoinha
• Calibração de cor opcional para conformidade IEC 61174 (ECDIS)
• Teclas táteis capacitivas para comutação rápida dos modos ECDIS DAY / DUSK / NIGHT
• 4 portas COM opcionais compatíveis com NMEA 0183; portas seriais comutáveis RS232/422/485 por software
• Atende aos padrões marítimos: IEC 60945 (4ª edição), DNV‑CG‑0339, IACS E10
• Suporta bloqueio de teclas táteis e bloqueio do ecrã tátil

Certificações

• IACS E10
• IEC 60945 (4ª edição)
• DNV‑CG‑0339
• FCC
• CE

Soluções informáticas marítimas certificadas
Os dispositivos são certificados e testados para cumprir os requisitos DNV‑CG‑0339, IEC 60945 e IACS E10. Verificações internas garantem operação fiável contra choques, vibrações e condições marítimas.

Controlo simples
O painel frontal inclui teclas OSD capacitivas otimizadas para acesso rápido aos modos DAY/DUSK/NIGHT e funções de controlo centralizadas, simplificando as operações na ponte.

Calibração precisa de cor
As definições de cor podem ser calibradas segundo IEC 61174 (ECDIS) para garantir representação cromática precisa necessária para ecrãs de navegação.

Conetividade marinha abrangente
Conetividade inclui 2 x RJ45 Ethernet, USB 3.0 / USB 2.0 opcional, HDMI opcional, DIDO isolado de 8 canais opcional, portas NMEA 0183 opcionais e interfaces seriais comutáveis por software para integração flexível com sensores e sistemas marítimos.

Especificações técnicas

• Modelo: W24IAD3S-MRA2FP
• Ecrã: Projected capacitive multi-touch (AR coating); filme AG / vidro AR opcionais
• Tamanho / Resolução: 23,8"; 1920 x 1080; Brilho: 250 nits; Contraste: 3000:1; Área ativa: 527,04 x 296,46 mm
• Processador: Intel® Core™ i5-1335U (3,4 GHz, Turbo até 4,60 GHz)
• Memória: 1 x SO-DIMM DDR5 4800 MHz, 8GB padrão (opções 16GB, 32GB)
• Armazenamento: 1 x M.2 2280 M-Key NVMe SSD 128GB padrão (opcional até 2TB); expansão: 1 x 2,5" SSD/HDD removível
• Ethernet: 2 x controladores Intel® Ethernet (2 x RJ45)
• Sistemas operativos: Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Windows 10 IoT Enterprise 64-bit, Linux Ubuntu 22.04 (Wake on Touch não suportado)
• Buzzer: 75–80 dB, 2300 Hz @ 1 m
• Ambiente: Humidade 5%–95%; Temperatura de operação -15°C a 55°C; Shock 15G 11 ms; Vibração 0,7g segundo DNV‑CG‑0339 (Classe A); IP66 frontal
• Certificações: CE, FCC, DNV‑CG‑0339, IEC 60945 (4ª), IACS E10
• IO: 2 x USB 3.0; 1 x USB 2.0 (opcional); Série: 1 x RS232 (padrão) comutável para RS422/485 + 1 x RS232 opcional; LAN: 2 x RJ45; Vídeo: 1 x HDMI (opcional)
• DIDO: 8 canais isolados I/O digital (opcional); NMEA: 4 x portas NMEA 0183 (opcional)
• Controlo frontal: Power, Brightness +/-, Menu, Function Key (padrão: modo ECDIS); Indicadores: Day / Dusk / Night
• Mecânica: Dimensões 595 x 385 x 73,8 mm; Abertura 570 x 360 mm; Peso 10,3 kg; Montagem: VESA / Panel; Caixa: moldura em alumínio anodizado; Arrefecimento: fanless
• Alimentação: 24V DC-in com isolamento (certificado); aceita 9–36V DC; Consumo típico 65 W
• Acessórios: Manual do utilizador; adaptador 12V AC→DC com terminal block de 3 pinos; cabo de alimentação; parafusos M4; acessório opcional: bloco de terminais 5 pinos para NMEA
