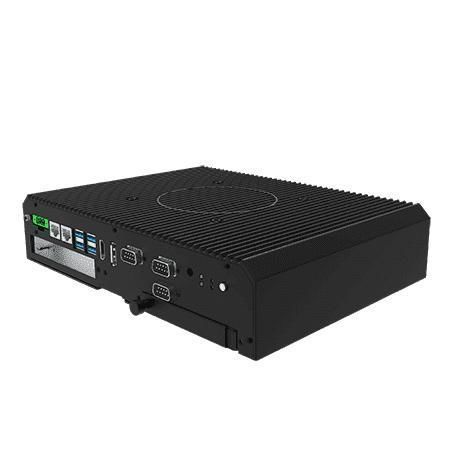

Computador box ITMH100-EX

para montagem VESAIntel® Core™ i5-1135G7Intel® Core™ i5-1135G7

Visão geral
Winmate ITMH100-EX é um PC box industrial sem ventoinha baseado na plataforma Intel® Tiger Lake UP3 (Core™ i5-1135G7). Projetado para uso em locais perigosos (Class 1 Division 2 / ATEX Zona 2 / IECEx), destina-se a aplicações em petróleo e gás, processamento químico, automação industrial e sistemas embarcados móveis.

Principais características

• Intel® Tiger Lake UP3 Core™ i5-1135G7
• Saída de vídeo múltipla (DP1.4 padrão; HDMI 2.0 opcional) com detecção automática de ecrã
• Baía 2,5" removível sem ferramentas e slot M.2 2280 NVMe
• Faixa ampla de entrada DC: 9–29V com proteções (OVP/OCP/reverse)
• Opção de ecrã frontal modular para conversão em Panel PC; múltiplos slots de expansão internos
• Expansão: slot PCIe x4 e outros slots mPCIe / M.2
• Certificado para locais perigosos: C1D2, ATEX Zona 2, IECEx

Detalhes do produto
Armazenamento removível sem ferramentas: o ITMH100-EX fornece uma baía 2,5" removível e um slot M.2 2280 NVMe para facilitar a substituição de unidades e configurações de armazenamento (a substituição deve seguir procedimentos de segurança para áreas perigosas).

Vídeo e conectividade: suporta combinações de DisplayPort, HDMI opcional e portas USB 3.2 Gen1 Tipo-A para ligar vários ecrãs em orientação retrato ou paisagem para HMI ou sinalização industrial.

Projeto para zonas perigosas: chassis, conectores e alimentação são adaptados para reduzir o risco de ignição e cumprir C1D2 / ATEX Zona 2 / IECEx.

Energia e ambiente: entrada DC 9–29V com proteções integradas; adequado para instalações fixas e sistemas móveis embarcados. O chassis metálico sem ventoinha limita a temperatura da superfície e reduz a entrada de poeira.

Certificações

• CE
• FCC
• Class 1, Division 2 (C1D2) Group A, B, C, D, T5
• Conformidade ATEX Grade Zona 2
• IECEx

Recursos e casos de uso
Projetado para aquisição remota de dados, visualização e controlo de processos em refinarias, plataformas de perfuração, plantas químicas, instalações farmacêuticas e outros ambientes com atmosferas inflamáveis. Usos típicos: HMI industrial, edge computing, controladores robóticos e sistemas embarcados que exigem operação certificada e facilidade de manutenção em campo.

Especificações técnicas

• Processador: Intel Core i5-1135G7 (2.4 GHz, até 4.2 GHz)
• Memória: 2 x SO-DIMM (4GB por defeito; opções 8GB / 16GB / 32GB)
• Armazenamento: 1 x M.2 2280 NVMe SSD (128GB por defeito até 512GB); 1 x baía 2.5" removível (256GB–512GB opcional)
• Ethernet: Intel I211-AT + Intel I219-LM (2 x Gigabit LAN RJ45)
• Segurança: TPM 2.0
• Sistemas operativos: Windows 11 IoT Enterprise 64-bit (opcional), Windows 11 Pro 64-bit (opcional), Linux Ubuntu 22.04 (opcional)
• WLAN/Bluetooth: opcional (M.2 2230 Key-E)
• Expansão: 1 x mPCIe; 1 x PCIe x16 (sinal x4, módulo máx. 180x121mm); M.2 2230 Key E; M.2 2280 Key M; slot PCIe x4
• USB: 4 x USB 3.2 Gen1 (Type-A)
• Sériais: 2 x RS232/422/485 (por defeito RS232) + 1 x RS232
• Vídeo: 1 x DP1.4 (padrão), 1 x HDMI 2.0 (opcional)
• Áudio: 1 x audio combo (Mic in / Line out)
• Indicadores: 1 x LED de armazenamento
• Entrada de alimentação: 1 x 9~29V DC, bornes 3 pinos; adaptador 12V 84W disponível
• Consumo: típico 45W–55W
• Dimensões: 276 x 207 x 60 mm
• Peso: 3.0 kg
• Montagem: VESA
• Caixa: metal, fanless
• Humidade de funcionamento: 10%–90% RH, sem condensação
• Temperatura de funcionamento: -20°C a 60°C
• Acessórios: adaptador AC 100~240V→DC, cabo de alimentação, cabo open wire com conector de borne, parafusos VESA (típico)
