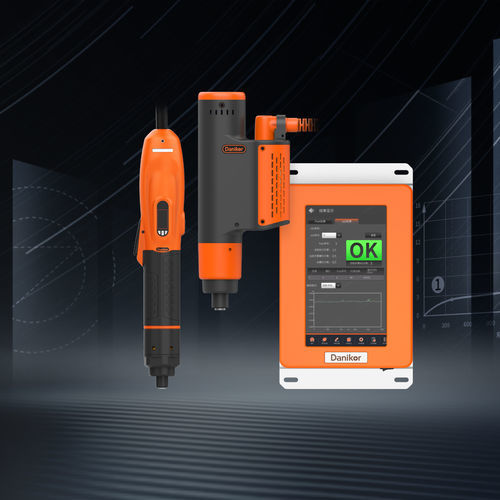

Parafusadeira elétrica com fio PTT-BSH series

tipo pistolacom controle de torquecontadora

Visão geral do produto
Desenhado para aplicações de montagem industrial de alto ciclo, disponível em versões portátil e fixa (embarcada). Projeto compacto com acionamento e controlo integrados para rápida implementação e integração simples em linhas de produção. Equipado com algoritmo de controlo em malha fechada da velocidade de rotação para garantir aperto estável em altas cadências. Suporta múltiplas estratégias de aperto e funções à prova de erro para manter qualidade de montagem consistente em linhas de produção eficientes em custo.

Principais características

• Acionamento e controlo integrados — Unidade integrada elimina a necessidade de um controlador externo, reduz pontos de falha e simplifica instalação e manutenção.
• Aperto de alta velocidade — Otimização estrutural combinada com controlo em malha fechada da velocidade de rotação para reduzir tempos de ciclo e aumentar a produtividade.
• Monitorização do ângulo vertical — Giroscópio de alta precisão integrado deteta inclinações em tempo real para garantir perpendicularidade e proteger a qualidade do aperto durante ciclos rápidos.
• Interfaces de comunicação completas — Suporta RS485 e I/O para aquisição e upload de dados de aperto para sistemas do cliente, facilitando rastreabilidade.
• Operação intuitiva — Ecrã integrado mostra estado e contagens em tempo real; suporta troca rápida de programa 4S e seletores de soquetes/pontas ligados a programas para trocas rápidas e operação em linhas mistas.

Estrutura do produto
Inclui diagrama de estrutura do produto mostrando os principais componentes e a integração dos módulos de acionamento e controlo.

Parâmetros do modelo — Portátil (formato tabela)
Model | Max Torque (Nm) | Max speed (rpm) | Grip diameter (mm) | Size (mm) | Weight (kg) | Bit quick connector | Starting mode | Voltage | Accuracy
PTT-BSH-6000M-40-H1P-000-B | 0.06~0.6 | 1800 | 40 | 299 | 0.95 | Hex 1/4" | Trigger | 24Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0015N-40-H1P-000-B | 0.15~1.5 | 3000 | 40 | 299 | 1.1 | Hex 1/4" | Trigger | 48Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0030N-40-H1P-000-B | 0.3~3 | 2000 | 40 | 299 | 1.1 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0050N-40-H1P-000-B | 0.5~5 | 1000 | 40 | 311 | 1.15 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0100N-44-H1P-000-B | 1~10 | 1030 | 44 | 312 | 1.2 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0180N-44-S2P-000-B | 1.8~18 | 650 | 44 | 310.5 | 1.25 | S 3/8" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-6000M-40-H1D-000-B | 0.06~0.6 | 1800 | 40 | 308 | 0.95 | Hex 1/4" | Pushed | 24Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0015N-40-H1D-000-B | 0.15~1.5 | 3000 | 40 | 308 | 1.1 | Hex 1/4" | Pushed | 48Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0030N-40-H1D-000-B | 0.3~3 | 2000 | 40 | 308 | 1.1 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0050N-40-H1D-000-B | 0.5~5 | 1000 | 40 | 314 | 1.15 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0100N-44-H1D-000-B | 1~10 | 1030 | 44 | 320 | 1.2 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0180N-44-S2D-000-B | 1.8~18 | 650 | 44 | 320 | 1.25 | S 3/8" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%

Parâmetros do modelo — Fixo (formato tabela)
Model | Max Torque (Nm) | Max Speed (rpm) | Size (mm) | Weight (kg) | Bit quick connector | Voltage | Power | Accuracy
PTT-BSF-1800M-0-HM0-000-B | 0.02~0.2 | 3000 | 152.5*45*82.2 | 0.5 | HM | 24Vdc | 300W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-5000M-0-H10-000-B | 0.06~0.5 | 1800 | 166*45*82.2 | 0.95 | Hex 1/4" | 24Vdc | 300W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0010N-0-H10-000-B | 0.1~1 | 1200 | 166*45*82.2 | 1.1 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0030N-0-H10-000-B | 0.3~3 | 2000 | 184*45*82.2 | 1.1 | Hex 1/4" | 48Vdc | 600W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0050N-0-H10-000-B | 0.5~5 | 1000 | 196*45*82.2 | 1.15 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0100N-0-H10-000-B | 1~10 | 1030 | 195.8*45*82.2 | 1.2 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0180N-0-S20-000-B | 1.8~18 | 650 | 195.8*45*82.2 | 1.25 | S 3/8" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%

Especificações técnicas

• Intervalo de binário (série): 0.02 ~ 18 Nm (os modelos cobrem subintervalos dentro desta faixa).
• Versões disponíveis: Portátil e Fixa (embarcada).
• Acionamento e controlo integrados — nenhum controlador externo necessário.
• Controlo em malha fechada da velocidade de rotação para estabilidade em altas cadências.
• Giroscópio angular de alta precisão integrado para monitorização do ângulo vertical e prevenção de inclinações.
• Comunicação: RS485 e I/O para aquisição e upload de dados para sistemas cliente.
• Ecrã e operação: ecrã integrado, estado e contagens em tempo real, troca rápida de programa 4S, compatível com seletores de soquetes/pontas.
• Modos de arranque: variantes Trigger e Pushed consoante o modelo.
• Tensões típicas: 24Vdc e 48Vdc (dependendo do modelo).
• Potência (unidades fixas): exemplos incluem 300W e 600W (dependendo do modelo).
• Conectores de ponta: Hex 1/4" ou S 3/8" ou HM conforme o modelo.
• Precisão: Para 10%~20% da faixa: 10%; Para ≥20%~100% da faixa: ≈7.5% (unidades fixas indicam ±10% / 7.5% variantes por faixa).
