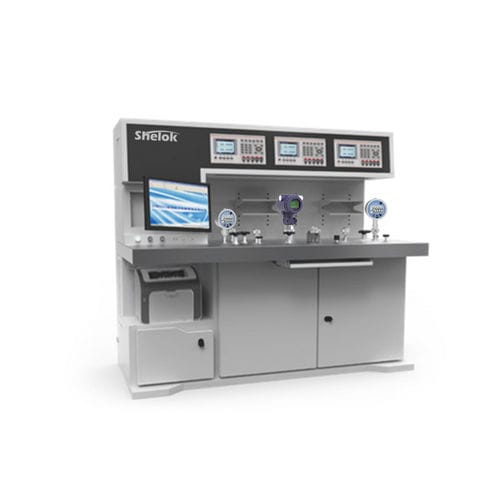

Banco de calibração e de ensaio de pressão

de temperaturade calibraçãoelétrico

Visão geral do produto
O banco de calibração integrado inteligente YUNYI é um dispositivo de calibração abrangente de alta qualidade, três em um, que combina calibração de pressão com calibração de sinal de processo. Com um design integrado, abrange todo o processo de pressurização, teste, aquisição e processamento de dados. Equipado com uma interface de exibição multiângulo, permite seleção automática de múltiplas faixas e controle de pressão servo de alta precisão. Este dispositivo serve não apenas como uma plataforma de calibração ideal para instrumentos de pressão, mas também como um poderoso calibrador de processo de sinal térmico. É uma peça central indispensável para laboratórios padrão modernos e oficinas de calibração eficientes.

Vantagens e características principais

• Plataforma inteligente integrada
  • Design três em um: Combina geração de pressão, medição e saída de sinal elétrico e simulação de temperatura em um único dispositivo para funcionalidade abrangente.
  • Processo totalmente automatizado: Operação inteligente desde a pressurização e teste até a aquisição e processamento de dados aumenta significativamente a eficiência.
  • HMI multiângulo: Tela sensível ao toque TFT de alta resolução suporta rotação multiângulo para perspectivas de visualização flexíveis.
• Desempenho excepcional de calibração de pressão
  • Controle de pressão servo de alta precisão: Utiliza mecanismos de regulação de pressão servo importados para controle de pressão preciso, estável, rápido e sem vazamentos.
  • Cobertura de múltiplas faixas: A configuração padrão inclui 8 calibradores de pressão digitais inteligentes modulares SDP, cobrindo uma ampla faixa de vácuo (-100kPa) a alta pressão (60MPa).
  • Compatibilidade com múltiplos meios: Suporta meios pneumáticos, de vácuo e hidráulicos (óleo/água) para atender a diversas necessidades de calibração de instrumentos.
  • Design modular: Os módulos de pressão SDP podem ser usados independentemente, oferecendo excelente estabilidade a longo prazo e facilitando a manutenção e expansão da faixa.
• Capacidades robustas de calibração de processo
  • Medição completa de sinal elétrico: Mede tensão, corrente, resistência, frequência, pulsos, estados de interruptores e mais.
  • Saída rica de sinal elétrico: Gera sinais padrão incluindo tensão, corrente, resistência, frequência, pulsos, etc., para simular entradas de instrumentos.
  • Suporte completo para termopares/RTD: Simula medição e saída para 13 tipos de termopares (K, E, J, T, N, R, S, B, C, D, G, L, U) e 11 tipos de RTD.
  • Possui compensação automática de junção fria com um módulo de isolamento de junção fria embutido para rastreamento rápido de mudanças de temperatura ambiente.
• Sistema e software avançados
  • Comunicação HART: Modem HART embutido permite configuração básica, ajuste de faixa, calibração zero e outras operações para instrumentos HART.
  • Gestão de dados e ferramentas: Suporta armazenamento e recuperação de dados; inclui ferramentas práticas como manuais de engenharia térmica, cálculos de combustão e bibliotecas RTN configuráveis pelo usuário.
  • Interface de comunicação aberta: Interface RS232 padrão com drivers de comunicação abertos para integração perfeita em sistemas de automação de fábricas e controle remoto.
  • Atualizações online: Suporta atualizações de firmware over-the-air (FOTA) para garantir melhorias funcionais contínuas e otimização.

Escopo de aplicação principal

• Este equipamento está totalmente em conformidade com os seguintes regulamentos nacionais de verificação e é aplicável a:
  • JJG 49—2013 Manômetros de precisão de elemento elástico e manômetros de vácuo
  • JJG 52—2013 Manômetros gerais de elemento elástico, manômetros de pressão-vácuo e manômetros de vácuo
  • JJG 270—2008 Esfigmomanômetros e monitores de pressão arterial
  • JJG 544—2011 / JJG 860—2015 Sensores de pressão
  • JJG 875—2019 Manômetros digitais
  • JJG 882—2019 Testadores de pressão
• Tipos de instrumentos aplicáveis:
  • Transmissores de pressão (diferencial) inteligentes/padrão
  • Sensores de pressão, interruptores de pressão
  • Manômetros de precisão, manômetros de uso geral, esfigmomanômetros
  • Instrumentos inteligentes com protocolo HART
  • Instrumentos de campo que requerem analogia ou medição de múltiplos sinais (por exemplo, temperatura, tensão, corrente, resistência)

A estação de calibração integrada inteligente oferece aos usuários uma solução de calibração poderosa, confiável e eficiente através de seu design integrado, medição de alta precisão, processos totalmente automatizados e amplo alcance de aplicação. Não só melhora significativamente a eficiência e qualidade das tarefas de calibração, mas seu design modular e atualizável também garante o valor de investimento a longo prazo do equipamento.

Especificações técnicas / Características

• Design três em um: pressão, sinal elétrico, simulação de temperatura
• Processo de calibração totalmente automatizado
• HMI multiângulo com tela sensível ao toque TFT
• Controle de pressão servo de alta precisão
• 8 calibradores de pressão digitais modulares SDP: -100kPa a 60MPa
• Suporta meios pneumáticos, de vácuo, hidráulicos (óleo/água)
• Módulos de pressão modulares independentes
• Mede e gera tensão, corrente, resistência, frequência, pulsos, estados de interruptores
• Simula 13 tipos de termopares e 11 tipos de RTD
• Compensação automática de junção fria
• Modem HART embutido para configuração de instrumentos
• Armazenamento e recuperação de dados, ferramentas de engenharia
• Interface de comunicação aberta RS232
• Atualizações de firmware over-the-air (FOTA)
