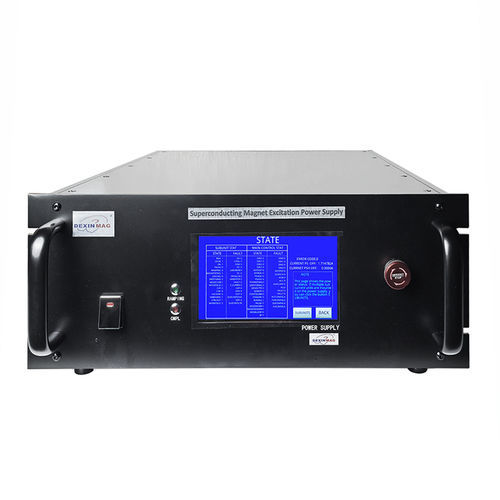

Fonte de alimentação elétrica rack de 19" DXNT120-8-5Q

CA/CCreguladade corrente constante

Visão geral

A série DXNT de fontes de alimentação para ímãs supercondutores da Dexinmag é uma fonte de corrente bipolar totalmente digital e de alta estabilidade, desenvolvida para ímãs supercondutores. Emprega pré-regulação em comutação seguida de regulação linear para alta eficiência e muito baixo ripple. A série é modular e cobre correntes de 100 A a 1000 A conforme o modelo.

Principais características

• Comutação automática entre controle de corrente constante e controle de tensão constante, adequada para ímãs com grande indutância.
• Deteção do estado do interruptor de inversão de saída; quando ligado o utilizador pode definir corrente negativa e o controlo interno gere saída bipolar.
• Taxas de carga/descarga e tensão de corrente constante configuráveis por segmentos para perfis de corrente flexíveis.
• Modo de saída em quatro quadrantes suportando correntes e tensões positivas/negativas para carregamento e descarga controlados do ímã.
• Deteção automática de quench com capacidade para sinal de quench externo.
• Controlo integrado de descarga por quench: resistência de descarga correspondente pode ser ligada automaticamente para descarregar energia em caso de quench.
• Controlo local via ecrã tátil LCD de 7 polegadas de alta resolução com interface de menus.
• Controlo remoto por USB (Tipo B) e LAN (RJ45); RS-485 suportado para controlo paralelo de várias fontes.
• Suporte a operação em paralelo para expandir corrente total; cada unidade endereçável via bus.
• Proteções abrangentes que monitorizam a rede, arrefecimento e estado do sistema; indicação de avarias no ecrã e botão de paragem de emergência com ligação automática do circuito de descarga de energia.

Parâmetros técnicos (resumo da tabela)

• Modelos DXNT disponíveis: DXNT 120-8-5Q, 240-8-5Q, 360-8-5Q, 500-8-5Q, 1000-8-5Q.
• Entrada: monofásica (220±10% VAC) para modelos menores; trifásica cinco fios (380±10% VAC) para modelos maiores.
• Potência de entrada (por modelo): 1500 VA (120), 3000 VA (240), 4500 VA (360), 7500 VA (500), 15000 VA (1000).
• Tipo de saída: corrente constante bipolar, quatro quadrantes.
• Método de saída: controlo de ajuste linear definido digitalmente.
• Faixa de corrente (por modelo): ±120 A (120), ±240 A (240), ±360 A (360), ±500 A (500), ±1000 A (1000).
• Tensão de saída: +8 / -5 V em todos os modelos.
• Reatância indutiva da carga: 0–100 H.
• Estabilidade: ±15 ppm/h (após 30 min de aquecimento).
• Ripple (RMS): 2 mA (120), 4 mA (240), 6 mA (360), 8 mA (500), 15 mA (1000).
• Resolução de ajuste de saída: 20 bit.
• Precisão de saída (por modelo): 0.02% ± 3 mA (120), 0.02% ± 5 mA (240), 0.02% ± 8 mA (360), 0.01% ± 5 mA (500), 0.01% ± 10 mA (1000).
• Taxa de variação (rampa): 0.0007–120 A/s (120), 0.0014–240 A/s (240), 0.0021–360 A/s (360), 0.003–500 A/s (500), 0.006–1000 A/s (1000).
• Resolução de ajuste de tensão de clamp: 0.1 V; precisão de clamp: 0.5 ± 0.1 V.
• Visor – resolução de corrente: 24 bit; precisão de corrente (visor): varia por modelo (de 0.05%±5 mA a 0.02%±10 mA).
• Resolução de tensão (visor): 24 bit; precisão de tensão: 0.2% ± 100 mV.
• Taxas de atualização / leitura-escrita: atualização do ecrã 1 vez/s; leitura/escrita por computador 5 vezes/s.
• Interfaces: USB (Tipo B) e LAN (RJ45); RS-485 para controlo paralelo.
• Interruptor de aquecimento supercondutor (opção): corrente 10–1200 mA (DAC 12 bit), tensão 3–20 V, precisão 2% ± 3 mA, interface XS16J4A (aviation).
• Temperatura de trabalho: 0–40 °C.
• Arrefecimento: ar forçado (velocidade do ventilador regulada); opção de arrefecimento por água 3 L/min.
• Ligação elétrica: cabos de alimentação padrão por modelo (10 A, 16 A, 25 A, >4 mm², >10 mm²); diâmetros recomendados para saída aumentam com o modelo (>25 mm² até >300 mm²).
• Dimensões (L×A×P) exemplos: 482.6 × 177 × 530 mm; 482.6 × 444.5 × 53 mm; 482.6 × 666 × 530 mm; 482.6 × 533 × 530 mm; 482.6 × 1066 × 530 mm.
• Peso (por modelo): aprox. 30 kg (o menor) até 300 kg (o maior).

Características / especificações técnicas

• Marca: Dexinmag
• Modelo principal apresentado: DXNT120-8-5Q
• Série: DXNT (120-8-5Q, 240-8-5Q, 360-8-5Q, 500-8-5Q, 1000-8-5Q)
• Saída: corrente constante bipolar, quatro quadrantes; ajuste linear digital.
• Intervalo nominal de tensão de saída: +8 / -5 V; indutância de carga até 100 H.
• Interfaces: USB (Tipo B), LAN (RJ45), RS-485 para controlo paralelo.
• Controle/visualização: ecrã tátil de 7 polegadas; ajuste 20 bit, visualização 24 bit.
• Proteção e gestão de quench: deteção de quench, circuito de descarga automático com resistência correspondente, botão de emergência.
• Arrefecimento: ar forçado com opção água (3 L/min).
