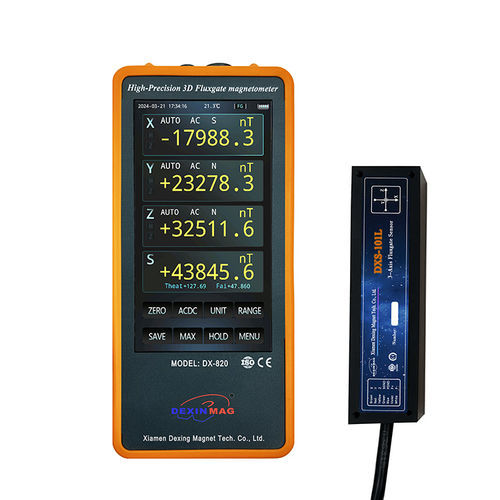

Magnetômetro de 3 eixos DX-820

USBdigital

O DX-820 é um magnetómetro fluxgate triaxial portátil concebido para medição de campos magnéticos fracos ao nível de nT em investigação científica e ensaios industriais. Integra uma sonda fluxgate triaxial ultra-sensível, circuitaria avançada de aquisição analógica/digital e uma interface com ecrã tátil capacitivo para uso eficiente em campo e laboratório.

Principais características

• Ecrã tátil capacitivo com retroiluminação ajustável
• Medição de campo magnético AC/DC
• Algoritmo de correção de ortogonalidade
• Resolução de leitura de 5¾ dígitos
• Comutação inteligente de gama (automática)
• Análise FFT com visualização do espectro
• Visor bilingue (chinês e inglês)
• Reconhecimento inteligente da sonda
• Comutação alta/baixa velocidade
• Valores medidos e curvas exibidos (3D e por eixo)
• Visualização em coordenadas esféricas (vetor e ângulos de inclinação/deflexão)
• Saída analógica de 3 canais (BNC)
• Exibição de valores extremos/máximos e retenção de pico
• Ruído do sensor ultra‑baixo
• Deteção por limiar com modos de alarme 3D (Nenhum / Dentro da gama / Fora da gama)
• Armazenamento de dados (único/contínuo), callback e exportação
• Comunicação USB‑C (TYPE‑C); conjunto de instruções geral com suporte LabVIEW

Funções e interface do utilizador

• A interface de medição mostra: valor de campo magnético 3D, valor vetorial, ângulo de deflexão/inclinação, gama, modo AC/DC, direção do campo, unidade, hora, ID da sonda e nível de bateria
• Botões táteis para zero, comutação AC/DC, troca de unidade, troca de gama, gravação de dados, visualização max/min, bloqueio de ecrã e menu
• Definições do menu: definições de limiar, informações de versão, visualização de curvas, definições de comunicação, definições do dispositivo, calibração, guardar/visualizar
• Função de curva: curvas temporais tridimensionais, visualização por eixo, deteção de picos e FFT (0–2048 Hz) com magnitude/frequência do pico
• Software host para PC: monitorização em tempo real, gravação/plotting, calibração automática da sonda, auto‑zero, auto‑range, alarmes por limiar e definições de tempo/brilho

Aplicações

• Monitorização do campo magnético ambiental terrestre, campos magnéticos de laboratório e espaciais
• Calibração de blindagens magnéticas e fontes de campo
• Deteção de campos magnéticos fracos em prospeção geológica e sistemas de perfuração petrolífera
• Medição da atenuação e eficácia de blindagens magnéticas e salas magneticamente blindadas
• Testes de momento dipolar e campo remanente de equipamento de satélite
• Normas de calibração para magnetómetros fluxgate e magnetorresistivos e outros sensores
• Monitorização de precursores de sismos, observação vulcânica e trabalhos geofísicos/ambientais semelhantes
• Levantamentos magnéticos aerotransportados e marinhos; investigação de campos magnéticos fracos em ciências biológicas

Especificações técnicas

• Modelo: DX-820 (magnetómetro fluxgate triaxial portátil)
• Opções de sonda e gamas: selecionável ±100 μT e ±1000 μT
• Unidades de visualização: nT, μT, mGs
• Resolução: 0,1 nT
• Precisão: DC ≤ 0,5 % RDG; AC ≤ 1 % RDG
• Largura de banda do host: 50 kHz
• Frequência de resposta: ≤ 2 kHz
• Ruído do sensor: 10 a ≤20 pTrms/√Hz a 1 Hz
• Erro de ortogonalidade 3D: < 1°
• Histerese: < 2 nT a 1 × escala completa
• Coeficiente de temperatura do erro: ±1 nT/℃ (uma gama) e ±10 nT/℃ (gama estendida)
• Aquecimento / escalagem: capacidade de escalagem em 15 minutos
• Gamas AC (≤100 Hz): ±100 μT / ±1000 μT
• AC (>100 Hz) (RMS): ±50 μT (RMS) / ±500 μT (RMS)
• Dimensões (unidade principal): 195 mm × 90 mm × 40 mm
• Tamanho da sonda (standard): 24 mm × 24 mm × 109 mm; sonda miniatura: 20 mm × 20 mm × 20 mm (para medições em espaços confinados)
• Visor: ecrã tátil capacitivo de 5 polegadas, resolução 720 × 1280
• Interface analógica: BNC (porta de saída analógica de 3 canais)
• Comunicação: TYPE-C (USB-C)
• Alimentação: bateria de lítio integrada
• Consumo de energia: 4,2 W
• Operação contínua (bateria): ~3,5 horas
• Sonda adaptadora (standard): sensor fluxgate 3D DXS-101L
• Peso da unidade principal: 362,8 g
• Software suportado: software host para PC com gravação/plotting, calibração automática da sonda, transmissão serial em tempo real e consulta por instrução fixa
