Amplificador de alta tensão DXAM series

de potênciade tensãodigital

Visão geral

A série DXAM de amplificadores de alta tensão é um amplificador AC/DC para laboratório, projetado para amplificar sinais de entrada e fornecer saída de alta tensão controlada para cargas especificadas dentro de limites de distorção definidos. Compatível com geradores de sinal convencionais, é usado em bancadas de teste e ambientes de P&D.

Princípio de funcionamento do amplificador de alta tensão

O amplificador converte uma tensão de entrada em uma forma de onda de saída de alta tensão adequada para acionar cargas de alta tensão e cargas capacitivas, com suporte a operação em quatro quadrantes e possibilidade de polarização DC conforme o modelo.

Principais características

• Arquitetura de saída em quatro quadrantes para acionar cargas capacitivas e complexas
• Sistema de loop fechado para alta precisão e saída estável
• Proteção contra curto-circuito e sobrecarga para segurança do equipamento
• Saída estável adequada para aplicações de fonte de alimentação programável
• Baixo ruído de saída para medições de altíssima precisão
• Ganho de tensão ajustável digitalmente e, em modelos selecionados, predefinições de ganho programáveis/armazenáveis

Destaques da série

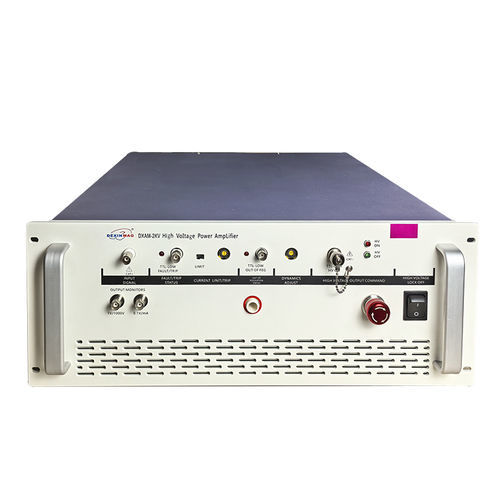

• DXAM-2KV: Saída diferencial até 1600 Vpp (±800 Vp); ganho ajustável digitalmente com salvamento em um clique; saída síncrona ajustável de canal duplo.
• DXAM-4KV: Otimizado para amplificação AC e DC; desempenho equilibrado para aplicações de laboratório em média tensão.
• DXAM-10KV: Amplificação DC/AC de alta tensão com ganho ajustável numericamente e capacidade de polarização DC para cenários de teste avançados.

Especificações técnicas

• Modelos: DXAM-4KV; DXAM-10KV (série DXAM)
• Faixa de tensão de saída: DXAM-4KV = 0 a ±4 kV DC ou pico AC; DXAM-10KV = 0 a ±10 kV DC ou pico AC
• Faixa de corrente de saída: DXAM-4KV = 0 a ±10 mA DC ou pico AC; DXAM-10KV = 0 a ±40 mA DC ou pico AC
• Faixa de tensão de entrada: 0 a ±10 V DC ou pico AC (aplica-se aos modelos)
• Resistência de entrada: 25 kΩ
• Ganho de tensão DC: DXAM-4KV = 400 V/V; DXAM-10KV = 1000 V/V
• Precisão do ganho DC: Melhor que 0,2% da escala completa
• Offset de tensão DC: DXAM-4KV = abaixo de ±1 V; DXAM-10KV = abaixo de ±2 V
• Ruído de saída: DXAM-4KV inferior a 30 mV rms; DXAM-10KV inferior a 40 mV rms
• Taxa de conversão (10% a 90%): DXAM-4KV maior que 1000 V/µs; DXAM-10KV maior que 750 V/µs
• Largura de banda small-signal (-3 dB): Melhor que 10 kHz
• Largura de banda large-signal (-3 dB): DXAM-4KV melhor que 20 kHz; DXAM-10KV melhor que 5 kHz
• Polarização DC: Suportada (os modelos oferecem capacidade de polarização)
• Capacitância de saída interna: 300 pF (saída de alta tensão)
• Limite automático de potência: Protege o amplificador em caso de sobrecarga
• Estabilidade: Deriva ao longo do tempo menor que 100 ppm/h (não cumulativa); deriva com temperatura menor que 120 ppm/°C
• Relação de monitoramento de tensão: DXAM-4KV = 1 V por 400 V; DXAM-10KV = 1 V por 1000 V
• Ruído de monitoramento de tensão: Menos de 20 mV rms
• Precisão de monitoramento de tensão: Melhor que 0,5% da escala completa
• Relação de monitoramento de corrente: DXAM-4KV = 1 V por 4 mA; DXAM-10KV = 1 V por 2 mA
• Ruído de monitoramento de corrente: DXAM-4KV = 10 V rms; DXAM-10KV = 12 V rms
• Precisão DC de monitoramento de corrente: Melhor que 2% da escala completa
• Interface de saída de alta tensão: DXAM-4KV = conector coaxial MHV; DXAM-10KV = conector de alta tensão
• Requisito de alimentação: AC 220 V, 50/60 Hz

Aplicações

• Testes MEMS e microatuadores
• Testes e acionamento de transdutores ultrassônicos
• Acionamento de campos eletromagnéticos e ensaios de materiais
• Pesquisa e protótipos de transmissão de energia sem fio
• Testes eletrônicos experimentais e atividades de P&D

Encomendas e suporte

Contacte a nossa equipa comercial para opções de configuração, polarização DC personalizada, escolha de conectores e pacotes de calibração/manutenção. Forneça as características da carga e da fonte de sinal para a melhor recomendação.
