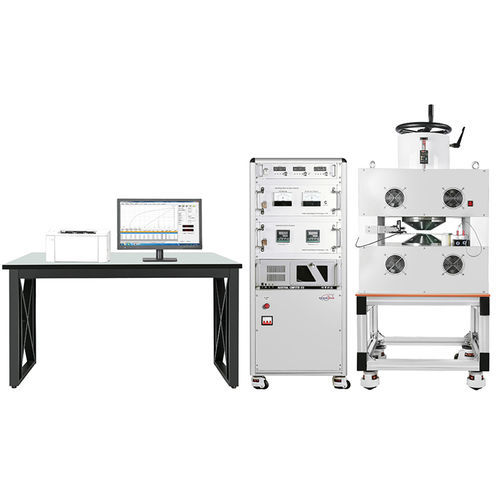

Sistema de medição remanência DX-2012H series

intensidade do campo de saturaçãomagnéticoautomático

O Sistema de Medição de Materiais Magneticamente Rígidos é uma plataforma de teste de ímanes permanentes concebida para medir parâmetros de desempenho magnético e para produzir loops de histerese BH e curvas de desmagnetização para uma vasta gama de materiais de ímanes permanentes. Materiais abrangidos:

• Materiais magnéticos permanentes de terras raras (por exemplo, NdFeB)
• Materiais magnéticos permanentes metálicos (por exemplo, AlNiCo, FeCrCo)
• Materiais magnéticos permanentes de ferrite (por exemplo, ferrite de bário, ferrite de estrôncio)
• Outros tipos de ímanes permanentes (ímanes de micro pó, nano ímanes, ímanes de plástico, ímanes maquináveis)

Desempenho magnético medido:

• Tensão de campo de magnetização de saturação (Hmax)
• Remanência (Br)
• Força coercitiva (Hcb)
• Força coercitiva intrínseca (Hcj)
• Produto energético máximo ((BH)max)
• Permeabilidade de recuperação (μrec)
• Lacuna de histerese e curva de desmagnetização

Parâmetros do sistema de medição de materiais magneticamente duros (exemplo: série DX-2012H)

• Modelo do eletroíman
  • DX-2012H130: DXT130
  • DX-2012H150: DXT150
  • DX-2012H200: DXT200
  • DX-2012H250: DXT250
• Fonte de alimentação de teste
  • DX-2012H130: 2kW
  • DX-2012H150: 3kW
  • DX-2012H200: 4kW
  • DX-2012H250: 8kW
• Configuração do fluxómetro
  • DX-2012H130: One DX-210B
  • DX-2012H150: Dois DX-210B
• Magnetómetro
  • Todas as variantes listadas: DX-210H
• Cartão de aquisição de dados
  • PC6616
• Software de medição
  • HMTest (funções parciais) - algumas variantes: HMTest (todas as funções)
• Computador e impressora
  • Computador Dell Dimension E-520n + impressora laser HP1020
• Amostra padrão
  • Uma amostra padrão de AlNiCo fornecida
• Bobina fixa
  • DX-2012H130: Uma bobina B
  • DX-2012H150: Uma bobina J
  • DX-2012H200: Bobina J + bobina H
  • DX-2012H250: Bobina J + bobina H
• Categoria de espécime de ensaio
  • DX-2012H130: AlNiCo, ferrite
  • DX-2012H150 / 200 / 250: AlNiCo, Ferrite, NdFeB (e para modelos maiores também SmCo)
• Tamanho da amostra (exemplos de amostras redondas)
  • DX-2012H130: Diâmetro 3-100 mm; Espessura 3-50 mm
  • DX-2012H150: Magnético permanente geral 3-60 mm (H3 ~ 50 mm); terras raras 5-20 mm (H5 ~ 15 mm)
  • DX-2012H200: Magnético permanente geral 3-90 mm (H3 ~ 50 mm); terras raras 5-30 mm (H5 ~ 20 mm)
  • DX-2012H250: Magnético permanente geral 3-120 mm (H3 ~ 50 mm); terras raras 5-50 mm (H5 ~ 30 mm)

Caraterísticas / especificações técnicas:

• Fabricante: Dexinmag (Xiamen Dexing Magnet Tech. Co., Ltd.)
• Série de produtos / modelo: DX-2012H (variantes: DX-2012H130, DX-2012H150, DX-2012H200, DX-2012H250)
• Saídas de medição primárias: Br, Hcb, Hcj, (BH)max, Hmax, μrec, loop de histerese BH, curva de desmagnetização
• Componentes típicos de hardware: eletroíman (série DXT), fluxímetro(s) DX-210B, magnetómetro DX-210H, placa de aquisição de dados PC6616
• Software de controlo e análise: HMTest (parcial ou todas as funções, dependendo da configuração)
• Inclui: amostra padrão de AlNiCo, bobinas fixas (B/J/H conforme configuração), computador e impressora (Dell + HP) em embalagem padrão
