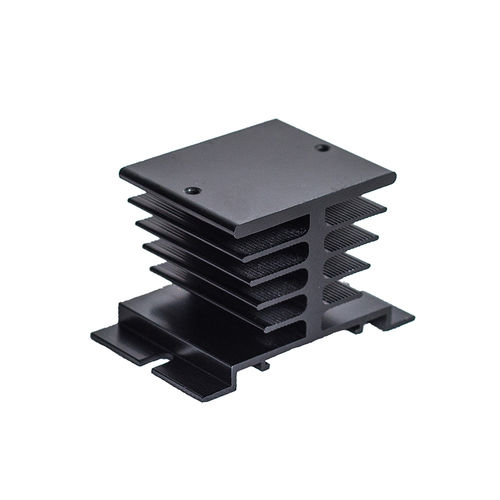

Dissipador de calor para eletrônica HF92B series

Na fórmula acima, TJ representa a temperatura de junção das partes de potência do semicondutor (°C), TA representa a temperatura ambiente (#C), P representa o consumo geral de energia (W) e RJA representa a resistência térmica (°C/W) da junção ao ambiente. A resistência térmica dos relés SSR simplificados é composta de duas partes, como segue: RJA=RJC+RCA. Na fórmula, RJC representa a resistência térmica da junção para a caixa e RCA representa a resistência térmica da caixa para o ambiente Por exemplo, quando calculamos a dissipação de calor do KS15/D-24Z25, RJC deste relé é cerca de 1,2°C/W, RCA é cerca de 8,5°C/W. A temperatura máxima permitida da junção é de 12°C e o consumo de energia é P=U x I. Quando a corrente é de 10A ou inferior a 10A, a queda de tensão do TRIAC é de cerca de 1,1V. A fórmula do produto sem dissipador de calor é a seguinte: 125- TA=1,1 XIX (1,2+8,5 De acordo com a fórmula acima, a corrente máxima é de 9,3A a uma temperatura ambiente de 25°C e de 6A a uma temperatura ambiente de 60°C quando o produto não adiciona um dissipador de calor. Se adicionarmos o dissipador de calor HF92B-120 a este relé, a resistência térmica de referência é de cerca de 1,1°C/W. Desprezando a resistência térmica da base metálica do SSR para o dissipador de calor, e a queda de tensão é de cerca de 1,25V na corrente de carga total. A fórmula será 125-TA=1,5 X I X (1,2+1,1). A temperatura ambiente máxima será de 40°C quando a corrente de funcionamento for de 25A e a corrente máxima será de 18A quando a temperatura ambiente é de 60°C. Devido aos diferentes tipos de dissipadores de calor, a resistência térmica correspondente muda. Assim, existem diferentes valores de corrente sob a temperatura ambiente correspondente. - F
