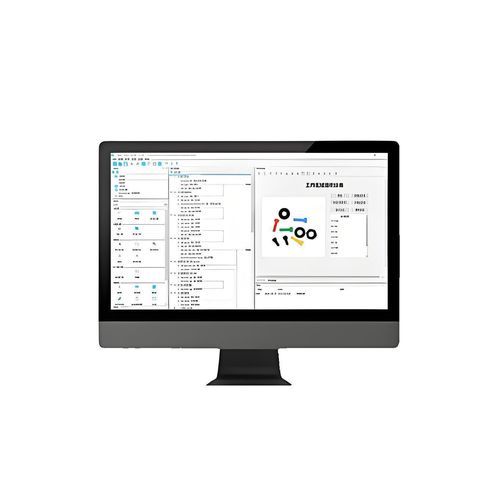

Software de cálculo VISION STUDIO

de visualizaçãode programaçãode tratamento de imagens

Visão geral
XINJE VISION STUDIO é uma plataforma de desenvolvimento de aplicações de visão industrial projetada para integração em ambientes automatizados. Combina programação visual drag‑and‑drop com extensões scriptáveis para reduzir o esforço de desenvolvimento e acelerar o deployment em linhas de produção.

Resumo principal

• Programação visual drag‑and‑drop para construir a lógica da aplicação sem necessidade de conhecimento avançado de código.
• Algoritmo de calibração sub‑pixel para calibração mão‑olho rápida e precisa entre sistemas de visão e braços robóticos.
• Programação mista: interface PLC integrada e HMI visual permitem o controlo de equipamentos e tarefas de visão num único ecrã.
• Suporte a JavaScript para implementar lógica personalizada e estender funcionalidades além dos blocos visuais.
• Conjunto de ferramentas abrangente: aquisição de imagem, pré‑processamento, localização, posicionamento, calibração e análise regional.
• Funções de fórmula para configuração rápida de parâmetros, permitindo testes multi‑produto com um único programa.
• Exibição em tempo real de alarmes e logs para exceções de execução e de engenharia, com feedback de estado claro.

Detalhes funcionais e ferramentas

• Programação visual: montar a lógica com elementos drag‑and‑drop para reduzir o tempo de integração de operadores e engenheiros.
• Calibração: algoritmos baseados em sub‑pixel para converter coordenadas mão‑olho e simplificar a integração com robótica.
• Interface mista PLC & visual: ecrã unificado para gerir controlos de máquina e fluxos de visão.
• Suporte JavaScript: permite scripts avançados para processamento complexo, lógica de decisão e integrações personalizadas.
• Ferramentas de localização: deteção de pontos, linhas, círculos, formas geométricas e irregulares com precisão configurável.
• Pré‑processamento de imagem: separação de canais, filtragem gaussiana, thresholding e conversão de espaço de cor para preparar imagens.
• Análise regional: análise de componentes conectados, criação de regiões, operações morfológicas e relações topológicas entre regiões.
• Variáveis: variáveis globais e locais com múltiplos tipos de dados para melhorar legibilidade e manutenção.
• Funções de fórmula: configuração e cálculo rápido de parâmetros para reduzir tempo de depuração e suportar variantes de produto.
• Gestão de erros: exibição de eventos em tempo real, estados de alarme e feedback via logs para exceções e eventos de execução.

Capacidades relacionadas

• Design integrado que simplifica configuração e gestão do sistema de visão dentro de linhas automatizadas.
• Aquisição e processamento de imagens eficientes para suportar maior throughput e resultados de inspeção consistentes.

Especificações técnicas

• Programação: programação visual drag‑and‑drop + suporte a scripting JavaScript.
• Algoritmo de calibração: baseado em sub‑pixel, alta integração para calibração mão‑olho rápida.
• Interfaces: integração de interface PLC com HMI visual para controlo combinado.
• Ferramentas de processamento de imagem: aquisição de câmara, separação de canais, filtragem gaussiana, thresholding, conversão de espaço de cor.
• Ferramentas de análise: localização (pontos/linhas/círculos/formas), análise regional, processamento morfológico, relações topológicas.
• Variáveis & fórmulas: suporte a variáveis globais/locais e funções de fórmula para configuração de parâmetros e debugging.
• Gestão de erros: alarmes em tempo real e feedback por logs para exceções e eventos de execução.
