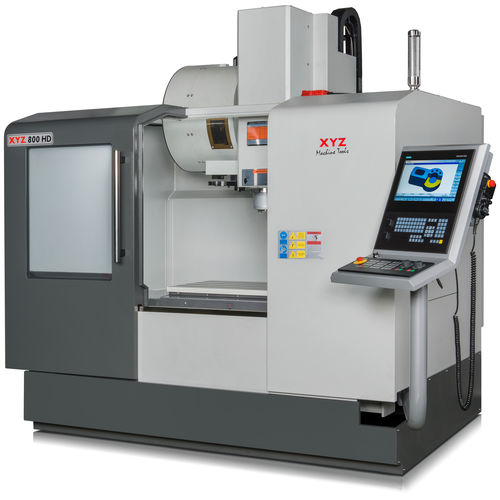

Centro de usinagem CNC de 3 eixos XYZ 800 HD
verticalcom mesa rotativapara ferro fundido

centro de usinagem CNC de 3 eixos
centro de usinagem CNC de 3 eixos
centro de usinagem CNC de 3 eixos
centro de usinagem CNC de 3 eixos
centro de usinagem CNC de 3 eixos
centro de usinagem CNC de 3 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
com mesa rotativa
Material usinado
para ferro fundido
Cone
BT 40, SK40, CAT40
Número de ferramentas
24 ferramentas
Aplicações
para máquina de corte, para trocador de ferramentas automático, para titânio
Outras características
de alto desempenho, compacto, de alta rigidez, para rosqueamento interno
Curso X

800 mm
(31 in)

Curso Y

500 mm
(20 in)

Curso Z

510 mm
(20 in)

Velocidade de rotação

MÍN: 5 rpm
(31 rad.min-1)

MÁX: 12.000 rpm
(75.398 rad.min-1)

Potência

21 kW, 25 kW
(28,55 hp, 33,99 hp)

Velocidade de avanço no eixo X

MÍN: 1 mm/min
(0 in/s)

MÁX: 24.000 mm/min
(16 in/s)

Velocidade de avanço no eixo Y

MÍN: 1 mm/min
(0 in/s)

MÁX: 24.000 mm/min
(16 in/s)

Velocidade de avanço no eixo Z

MÍN: 1 mm/min
(0 in/s)

MÁX: 24.000 mm/min
(16 in/s)

Capacidade máx. da mesa

900 kg
(1.984 lb)

Peso máx. das ferramentas

7 kg
(15,4 lb)

Precisão de posicionamento

5 µm

Repetibilidade

2 µm

Tempo de troca de ferramentas

2,5 s

Peso total

4.400 kg
(9.700,34 lb)

Comprimento total

2.250 mm
(88,6 in)

Largura total

2.250 mm
(88,6 in)

Altura total

2.750 mm
(108,3 in)

Descrição

As caixas de deslizamento temperadas com corrediças revestidas a Turcite têm sido a primeira escolha para as máquinas XYZ durante muitos anos, uma vez que são reconhecidas por fornecerem a melhor solução para a construção de máquinas-ferramenta. A combinação do peso da máquina e das guias de deslizamento em caixa temperada garante uma plataforma de maquinação altamente rígida, proporcionando um amortecimento excepcional das vibrações, especialmente em cortes intermitentes numa vasta gama de materiais, tais como Inconel, titânio, ferro fundido ou aço inoxidável. A XYZ 800 HD é uma máquina compacta, altamente capaz e popular. Com a sua estrutura sólida com nervuras fundidas, o permutador de ferramentas tipo braço de 24 estações e as guias de deslizamento da caixa de absorção de vibrações, é uma máquina rígida ideal para o subcontratante típico que não sabe qual o material que vai cortar no dia-a-dia. A XYZ 800 HD pode cortar até os materiais mais duros mais rapidamente do que a maioria das VMCs da concorrência. Na XYZ acreditamos que é realmente importante no processo de compra de máquinas ver a máquina a cortar metal antes de a comprar, por isso encorajamo-lo a visitar um dos nossos showrooms no Reino Unido para uma demonstração das XYZ HDs. Equipamento padrão -Controlo Siemens 828D ShopMill ou Heidenhain TNC 620. -Ecrã táctil. -Servos digitais optimizados. Mesa endurecida. -Líquido de refrigeração de alta pressão. Lavagem do líquido de refrigeração. -Luz de trabalho LED. -Volante electrónico remoto. -Bandeja de limpezas fáceis. -Protectores de aço em todos os eixos. Tabuleiro de chão em aço inoxidável. -Protecção revestida a pó. Pinos de tracção. -Ligação em rede. -Porta USB.

---
