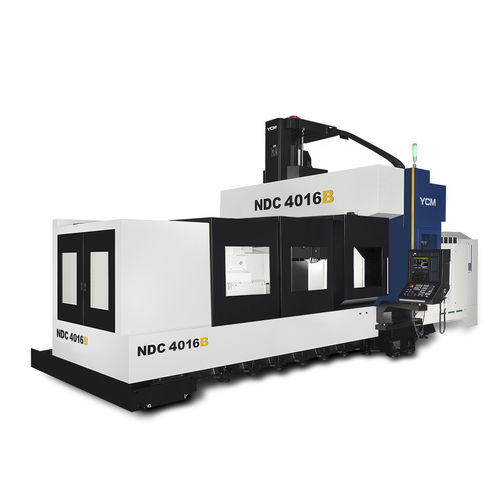

Centro de usinagem CNC de 3 eixos NDC4016B
verticalde coluna dupla40 ferramentas

centro de usinagem CNC de 3 eixos
centro de usinagem CNC de 3 eixos
Guardar nos favoritos
Comparar

Mais informações no site da YCM (Yeong Chin)

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
de coluna dupla
Número de ferramentas
40 ferramentas, 60 ferramentas, 32 ferramentas, 120 ferramentas
Outras características
de alta precisão, de alta rigidez, de alta potência, de motores lineares
Curso X

4.200 mm
(165 in)

Curso Y

1.600 mm
(63 in)

Curso Z

762 mm, 1.016 mm
(30 in, 40 in)

Velocidade de rotação

6.000 rpm, 10.000 rpm
(37.699 rad.min-1, 62.832 rad.min-1)

Potência

35 kW, 45 kW
(47,59 hp, 61,18 hp)

Velocidade de avanço no eixo X

15.000 mm/min
(10 in/s)

Velocidade de avanço no eixo Y

20.000 mm/min
(13 in/s)

Velocidade de avanço no eixo Z

15.000 mm/min
(10 in/s)

Capacidade máx. da mesa

12.000 kg
(26.455 lb)

Peso máx. das ferramentas

20 kg
(44,1 lb)

Peso total

30.000 kg
(66.138,68 lb)

Descrição

A-estrutura de base com múltiplos pontos de apoio proporciona ao eixo X a melhor rectidão Mesa de trabalho totalmente suportada por base proporciona uma precisão dinâmica perfeita Uma peça de coluna de alta rigidez oferece baixa deformação, proporcionando ao eixo Y a melhor retidão A sela de vão largo proporciona um apoio horizontal e vertical que descentraliza a carga causada pelo peso da cabeça e do fuso durante a maquinação A caixa de alta amortização no eixo Z absorve vibrações, prolonga a vida útil da ferramenta e aumenta a precisão superficial Os brocas duplas com transportador oferecem uma remoção eficiente de cavacos O desenho simples da chapa metálica reduz a acumulação de cavacos

---

Tradução automática  (ver texto original em inglês)
