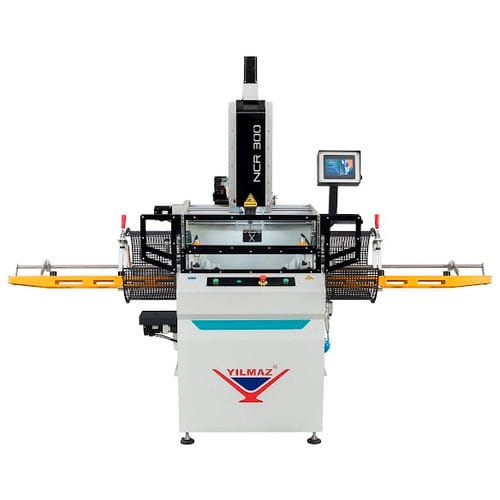

Fresadora copiadora para plástico NCR 300

para alumínioCNCde 4 eixos

Informações do produto
A NCR 300 é uma tupia copiadora monotesta controlada por NC com motores servo-controlados de 4 eixos (X, Y, Z, C), concebida para maquinar perfis em PVC e alumínio sem recurso a modelos. Permite programar coordenadas X, Y, Z e C para executar ranhuras para fechaduras, perfuração de puxadores/ dobradiças, furos de espagnolette e ranhuras de drenagem de água em perfis.

Recursos gerais

• Projetada para operações diárias em perfis de PVC, alumínio e materiais de baixa liga, maquinar quatro superfícies simultaneamente
• Mecanismo de mesa servo-controlado para parar a mesa giratória e maquinar os perfis em 0°/90°/180°/270°
• Maquinação de perfis até 2750 mm de comprimento com batentes de comprimento multi pop-up
• Capacidade de maquinação: X 300 mm, Y 120 mm, Z 115 mm
• Largura de fixação do perfil (Wmax/Wmin): 120 x 30 mm
• Altura de fixação do perfil (Hmax/Hmin): 115 x 30 mm
• Comprimento de fixação do perfil (Lmax/Lmin): 2750 x 400 mm
• Sistema de travagem eletrónico e pneumático para cabeça e mesa
• Pinça porta-ferramenta ER16
• Eixo: 2,2 kW, 3P, 400 V (12.000 RPM)
• Sistema de controlo PLC com ecrã tátil color de 7"

Acessórios de série

• Fresa Ø8 x L120 mm (standard)
• 2 pinças pneumáticas horizontais + 2 pinças pneumáticas verticais
• Sistema de lubrificação por pulverização para ferramentas
• Múltiplos batentes esquerdo/direito para perfis
• Chaves de serviço (22 mm) e chave para pinça
• Iluminação LED
• Partes extensíveis para pinças
• Aparelho de centragem de perfis
• Pistola de ar

Acessórios opcionais

• PC industrial baseado em Windows com monitor LCD tátil color de 15"
• Leitor de código de barras
• Peças sobressalentes Ø8 x L120 em carboneto, fresas de duplo bico
• Peças sobressalentes Ø8 x L120 em carboneto, fresas de bico simples
• Peças sobressalentes Ø8 x L63 em carboneto, fresas de bico simples
• Pinças ER16 sobressalentes para fresas Ø8 mm

Especificações técnicas
Elétrica: 5,5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz.
Área de trabalho (curso): X: 300 mm • Y: 120 mm • Z: 115 mm.
Spindle / ferramenta: 12.000 RPM Ø8 x L120 mm (pinça ER16).
Fluxo de ar: 110 L/min • Pressão de trabalho: 6–8 bar.
Dimensões (C x L x A): 163,5 x 281 x 218 (unidades conforme ficha).
Peso: 600 kg / 520 kg.

Modelo / Dados técnicos

• Modelo: NCR 300
• Eixos: 4 eixos (X, Y, Z, C) com motores servo-controlados
• Capacidade de maquinação: X 300 mm, Y 120 mm, Z 115 mm
• Eixo: 2,2 kW, 3P, 400 V, 12.000 RPM; pinça ER16; ferramenta padrão Ø8 x L120 mm
• Fornecimento elétrico: 5,5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz
• Fixação de perfil: Wmax/Wmin 120 x 30 mm; Hmax/Hmin 115 x 30 mm; Lmax/Lmin 2750 x 400 mm
• Requisitos de ar: 110 L/min a 6–8 bar
• Controlo: PLC com ecrã tátil 7" (opcional PC Windows 15")
• Uso típico: ranhuras para fechaduras, perfuração de puxadores/ dobradiças, furos de espagnolette e ranhuras de drenagem em perfis PVC/Al sem modelos
