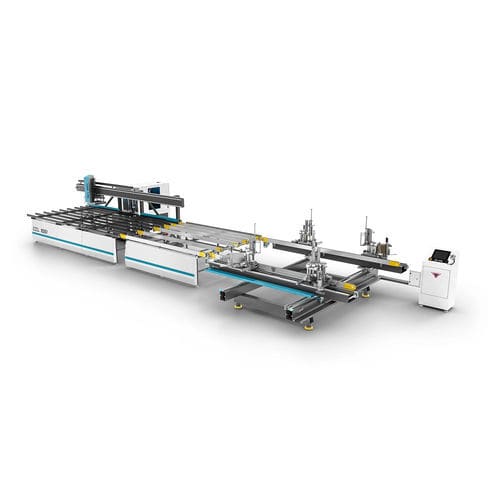

Linha de soldagem e rebarbação de canto CCL 1661

CNCindustrialpara perfis em PVC

Descrição Linha de soldadura e limpeza de cantos em PVC controlada por CNC, com movimento em 2 e 4 eixos. Após a soldadura na DK 540, o quadro é encaminhado automaticamente para a Unidade de Arrefecimento (SA 251). A unidade robótica (SA 261) retira os quadros da SA 251 para iniciar a limpeza e os transporta por rotação para a máquina de limpeza CNC (CNC 609 ou CNC 611).

Recursos gerais

• Programa Yılmaz para limpeza de perfis personalizados
• Modos de operação manual e automático
• Reconhecimento automático de perfis de folha e caixilho
• Sistema de medição de largura e altura do perfil
• 11 conjuntos de facas para limpeza automática de perfis
• Facas separadas para perfis a cores e brancos
• Sistema automático de lubrificação central
• Ecrã tátil baseado em Windows
• Transferência de programas via USB
• Ligação remota e capacidade de suporte técnico
• Painel de comando móvel
• Ajuste de velocidade durante o processo
• Capacidade de maquinação: 220 quadros / 8 h (CNC 609) e 270 quadros / 8 h (CNC 611)
• Alarmes e avisos visíveis no ecrã
• Sistema de controlo de fases
• Sistema de controlo de baixa pressão
• Limpeza das quatro cantos e transferência de fim de linha com robô de rotação automática
• Operação automática em 2 ou 4 eixos
• Transição automática entre 0,2 e 2,0 mm na faixa de soldadura (função Yılmaz)
• Modo automático integrado com leitor de código de barras ou modo manual conforme dimensões inseridas
• Possibilidade de soldagem para folha tipo lame
• Introdução e armazenamento de parâmetros de soldadura no ecrã
• Substituição rápida e fácil do teflon
• Armazenamento de até 1000 receitas de perfil
• Monitorização dos tempos de processamento durante a operação
• Fácil colocação de perfis longos na unidade de soldadura
• Modos de operação em milímetros ou polegadas
• Dimensão máxima rotacionável pela SA 261: 2200 x 2200 mm (quadros maiores rotacionados manualmente durante a soldadura)

Acessórios de série

• Máquina de soldadura de quatro cabeças DK 540
• Unidade de arrefecimento SA 251
• Mecanismo de robô SA 261
• Máquina de limpeza de cantos CNC 609
• Máquina de limpeza de cantos CNC 611
• Total 11 ferramentas: serra de limpeza, lâminas de raspagem interna e fresas
• Mesa suporte de janela escovada

Acessórios opcionais

• Sistema de prensagem de juntas CS 240
• Conjunto de fixação DK 540 para folha lame
• Conjunto de fixação DK 540 para soldadura

Tabela de especificações técnicas Elétrico: 12 kW / 400V AC 3P PE 50/60 Hz.
Spindle / velocidade da ferramenta: 6000 RPM
Velocidade de rotação: 18.000 RPM
Diâmetro da ferramenta: D: Ø250 - d: 30/32 mm
Caudal de ar: 150 L/min.
Pressão de ar: 6-8 bar
Dimensões: 2472 x 11725 x 207 mm
Peso: 3931 / 3776 kg

Características / especificações técnicas

• Modelo: CCL 1661
• Aplicação: linha de soldadura e limpeza de cantos para perfis PVC a quatro cantos
• Controlo: CNC com capacidade 2 e 4 eixos
• Capacidade indicativa: 220 quadros / 8 h (CNC 609) ou 270 quadros / 8 h (CNC 611)
• Alimentação eléctrica: 12 kW, 400V AC 3P PE 50/60 Hz
• Velocidades das ferramentas: spindle 6000 RPM; rotação até 18.000 RPM
• Diâmetro compatível: Ø250 mm, furo 30/32 mm
• Unidade de arrefecimento integrada (SA 251) e manuseio robotizado (SA 261)
• 11 conjuntos de ferramentas de limpeza + serra, lâminas de raspagem e fresas
• Reconhecimento de perfil e medição largura/altura
• Armazenamento de receitas: até 1000 perfis
