Curvadora hidráulica YG series

servoelétricade barras de reforço de concretopara barras em aço

Visão geral

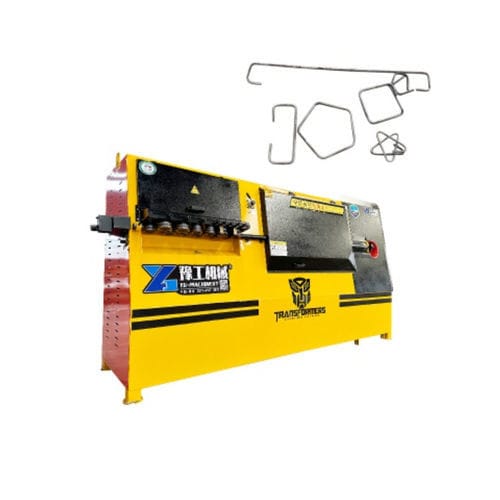

YG Machinery Máquina CNC de dobragem de estribos é um sistema automatizado que transforma vergalhões em bobina numa ampla variedade de estribos. Integra controle servo, endireitamento digital, corte hidráulico e controlador CNC industrial para produção precisa e em alta velocidade, adequada a construção e fábricas de pré-fabricados.

Principais características e princípio de funcionamento

• Sistema de endireitamento rotativo em gaiola, medição digital, corte hidráulico e conjunto de dobra multi-cabeça hidráulico acionado por núcleo de controle servo.
• Endireitamento preciso: rolos horizontais e verticais ajustáveis automaticamente e rolos de tração servo garantem endireitamento de alta precisão do vergalhão em bobina.
• Dobragem e corte eficientes: motor servo independente para o braço de dobra permite rotação e retração rápidas; cortador deslizante de baixo desgaste adequado para produção de estribos pequenos.
• Controle inteligente e armazenamento: controlador CNC industrial com ecrã tátil armazena até 60 ângulos de dobra e múltiplos modelos (quadrado, retangular, circular, poligonal).
• Funções de diagnóstico integradas monitorizam o desgaste de componentes-chave e auxiliam a manutenção.

Aplicações

• Edifícios de grande altura: produção em massa de estribos padrão e personalizados para vigas e pilares.
• Projetos de infraestrutura: autoestradas, vias férreas, túneis que exigem alta precisão de dobra das peças de vergalhão.
• Fábricas de pré-fabricados: produção por lotes de gaiolas de vergalhão para elementos pré-fabricados.
• Oficinas de estruturas metálicas pesadas: processos compatíveis que requerem controlo servo preciso para tarefas relacionadas a perfis.

Vantagens principais

• Aumento de produção: uma máquina pode substituir vários operadores qualificados; operação por um único operador reduz a necessidade de mão-de-obra.
• Alta precisão: controle servo proporciona precisão consistente em comprimento e ângulo para produção contínua.
• Manutenção facilitada: construção em estrutura fechada, lubrificação por imersão de engrenagens e funções de diagnóstico simplificam a manutenção.
• Versatilidade de materiais: suporta vergalhões laminados a frio e a quente para aplicações comuns na construção.

Parâmetros (tabela)
Model | YG-1 | YG-2 | YG-3 | YG-4
Single wire (mm) | Round steel 4-10 mm; Deformed steel bar 4-8 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm
Double wire (mm) | Round steel 4-6 mm; Deformed steel bar 4-6 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm
Max bending angle | ±180° | ±180° | ±180° | ±180°
Center pin diameter | 16, 18, 20 | 16, 18, 20 | / | 16, 18, 20
Maximum towing speed | 60 m/min | 60 m/min | 110 m/min | 110 m/min
Maximum bending speed | 800°/sec | 800°/sec | 1000°/sec | 800°/sec
Machine size | 2600×800×1700 mm | 3280×1000×1700 mm | 3850×1200×2200 mm | 3660×1110×1700 mm
Device color | Yellow (customized) | Yellow (customized) | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2 | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa | / | ≥0.8 MPa
Total Power | 14 kW | 20 kW | 32 kW | 23.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1° | ±1° | ±1°
Average power | 4.5 kW/h | 5 kW/h | 5 kW/h | 5 kW/h
Total weight | 1150 kg | 1350 kg | 2200 kg | 1550 kg

Model | YG-5-14S | YG-5-16S
Single wire (mm) | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 5-18 mm; Deformed steel bar 5-16 mm
Double wire (mm) | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm
Max bending angle | ±180° | ±180°
Maximum towing speed | 110 m/min | 110 m/min
Maximum bending speed | 1000°/sec | 1000°/sec
Machine size | 3850×1200×2200 mm | 4400×1500×2100 mm
Device color | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa
Total Power | 32 kW | 52.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1°
Average power | 5 kW/h | 12 kW/h
Total weight | 2200 kg | 3000 kg

Características / Especificações técnicas

• Nome da série: YG series (modelos incluem YG-1, YG-2, YG-3, YG-4, YG-5-14S, YG-5-16S).
• Capacidade de dobragem (fio simples): aproximadamente 4 mm a 18 mm dependendo do modelo; consultar a tabela para as faixas de barras deformadas.
• Capacidade de fio duplo: até 14 mm dependendo do modelo.
• Ângulo máximo de dobragem: ±180° para os modelos listados.
• Velocidade máxima de reboque: até 110 m/min dependendo do modelo.
• Velocidade máxima de dobragem: até 1000°/sec (dependendo do modelo).
• Precisão de comprimento: ±1 mm; Precisão de ângulo: ±1°.
• Faixa de potência total: 14 kW a 52.5 kW dependendo do modelo.
• Intervalo de temperatura de operação: -5°C a 40°C.
• Peso típico das máquinas: 1.150 kg a 3.000 kg dependendo do modelo.
