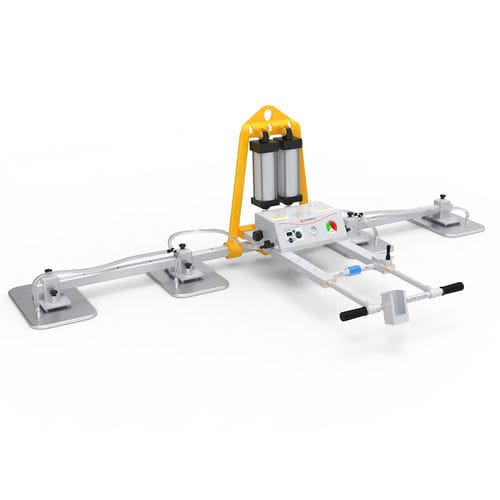

Aardwolf AVLP4-500Lは、大理石や花崗岩のスラブを吊り上げ、傾斜させ、位置決めするための空圧式真空リフターです。滑らかな表面と粗い表面の石材に対応し、最大使用荷重は水平吊りで500 kg、垂直吊りで250 kgです。石材加工工場、カウンタートップ製造施設、産業用搬送作業に適しています。
圧縮空気で作動するシステムには、500 × 300 mmの吸着パッドを4個搭載しています。空圧式傾斜機構により、水平位置から垂直位置まで090°の範囲で操作できます。真空リザーブタンクは真空ポンプへの動力供給が停止した際の吸着力維持を補助します。音と光による警報装置は12V充電式リチウムイオンバッテリーで作動します。ON/OFFスライドバルブで石材の吸着と解除を制御します。
主な仕様水平最大使用荷重500 kg、垂直最大使用荷重250 kg、吸着パッド4個、パッド寸法500 × 300 mm、空圧傾斜角度090°、供給空気圧5 bar、空気消費量180 L/min、正味重量92 kg。
大理石や花崗岩スラブの産業用吊り上げと搬送に適した真空装置です。
特徴- 垂直-水平の空圧傾斜 0–90°。
- 真空ポンプの電源が急に切れた場合でも保持できる真空タンク。
- 再充電式12VリチウムイオンバッテリーBosch GBA 12V 2.0Ahで駆動する音声/表示アラーム。
- 取り付けと解放を行うON/OFFスライドバルブ。
仕様メトリック / インペリアル
パッド数4 / -
パッドサイズ500 x 300 mm / 19.7" x 11.8"
使用荷重WLL垂直 250 kg水平 500 kg551 lb1102 lb
正味重量92 kg / 203 lb
総重量150 kg / 331 lb
梱包寸法L 2580 x W 430 x H 960 mm / 101.5" x 16.9" x 37.7"
機器用バッテリー情報バッテリーコードGBA 12V 2.0Ah Bosch
バッテリータイプリチウムイオン
電圧12V
容量2.0 Ah
数量1
連続動作時間圧力節約モード2 時間
稼働時間圧力節約モード6 時間
連続動作時間音声アラームのみモード120 時間
稼働時間音声アラームのみモード360 時間
バッテリーチャージャーチャージャーコードGAL 12V-40 Bosch
入力電圧220–240 VAC
出力電圧12V
出力電流4.0 A
数量1
フル充電時間0.5 時間
重量460 g
圧縮空気要件空気消費量180 L/分
供給空気圧5 bar72 psi
技術仕様- モデル / 製品コードAVLP4-500L
- ブランドAardwolf
- シリーズAVLP4
- パッド数4
- パッドサイズ500 x 300 mm19.7" x 11.8"
- 使用荷重垂直 250 kg水平 500 kg551 lb1102 lb
- 正味重量92 kg203 lb
- 総重量150 kg331 lb
- 梱包寸法L 2580 x W 430 x H 960 mm101.5" x 16.9" x 37.7"
- 傾斜空圧式 垂直-水平 0–90°
- ポンプ停止時の安全保持のための真空タンク
- 取り付け・解放用 ON/OFF スライドバルブ
- アラーム再充電式 12V Li‑Ion バッテリーGBA 12V 2.0Ah Boschで駆動
- チャージャーGAL 12V-40 Bosch入力 220–240 VAC、出力 12V 4.0 A、充電時間 0.5 h
- 圧縮空気5 bar で 180 L/分
- 揚程/傾斜の動力源圧縮空気
