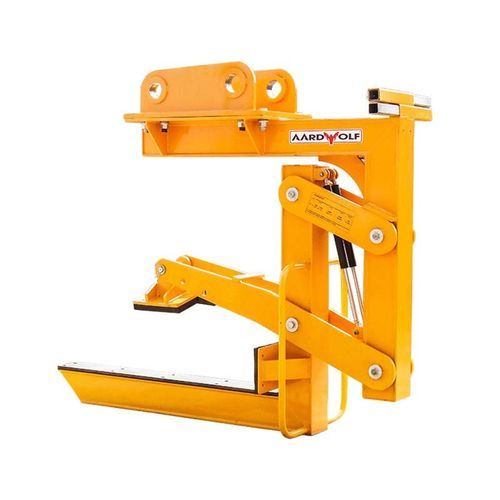

コンクリートパイプ吊りクランプ PHA4000

縦型機械式自動

概要
パイプハンドリングアタッチメント PHA4000 は、外部油圧、スリング、チェーンを必要とせず、コンクリート管の巻き上げ、降下、据え付けを安全かつ効率的に行う自動リフティング機器です。狭いプロファイルにより、狭所での溝入れ作業が容易になります。

用途
外径300～1200 mmのコンクリート管の吊り上げ、降下、位置決め用。溝内設置、現場での降下作業、配管工事、狭所での精密据え付けに適しています。

操作
機械式クランプ機構が管を確実に保持し、滑りを防いで精密な位置決めを可能にします。本体は荷重下で自動的にロック/アンロックするため、作業者が作業中に管を置く必要がなく、作業サイクルと破損リスクを低減します。

特長

• 荷重下での自動ロック／アンロック機能
• 耐久性のある粉体塗装仕上げ
• 外部油圧、スリング、チェーンを不要

仕様
メートル法 / インペリアル
掴み範囲: 300-1200 mm / 12" - 47"
管長: 2500 mm / 98.4"
使用荷重限度: 4000 kg / 8818 lb
正味重量: 760 kg / 1675 lb
総重量: 920 kg / 2028 lb
梱包寸法: L.2000 x W.830 x H.2200 mm / 78.7" x 32.7" x 86.6"

技術仕様

• 製品コード: PHA4000
• 掴み範囲: 300-1200 mm (12" - 47")
• 管長: 2500 mm (98.4")
• 使用荷重限度 (WLL): 4000 kg (8818 lb)
• 正味重量: 760 kg (1675 lb)
• 総重量: 920 kg (2028 lb)
• 梱包寸法: 2000 x 830 x 2200 mm (78.7 x 32.7 x 86.6")
• 荷重下での自動ロック/アンロック機構
• 狭所での溝入れ設置に適した狭いプロファイル
