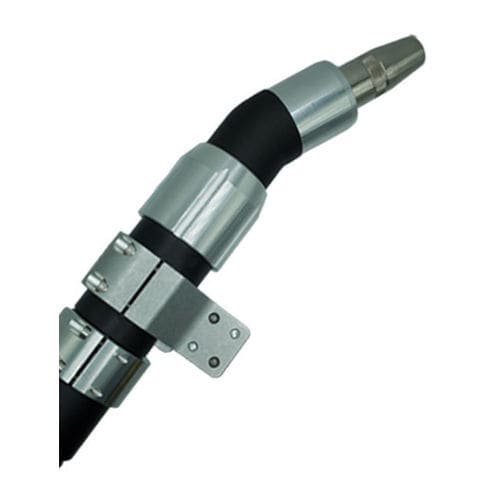

MIG溶接トーチ xFUME® ABIROB® AF500

空冷式M6M8

製品概要
xFUME® ABIROB® AF500は、空冷式のロボット用MIG排煙トーチで、スリムなノズルプロファイルにより狭い溶接箇所へのアクセスを可能にしつつ、溶接煙を発生源で捕集するよう設計されています。一般的なコボットに統合でき、xFUME®の集塵機と組み合わせてコンパクトかつ効率的な排煙ソリューションを提供します。

機能と利点

• 狭い溶接部に到達するスリムなノズルプロファイル
• xFUME®の発生源捕集技術により周辺の煙を低減
• UR5e、UR10e、UR16e、Fanuc CRX-10向けのパッケージを用意
• 180°および22°のスワンネック構成；クイックチェンジ式スワンネックでダウンタイムを最小化

特長（要点）

• スリムプロファイルのネック設計 — 狭所での取り回し性と到達範囲を最大化
• xFUME®抽出技術 — 発生源での捕集により大型フードや局所囲いの必要性を低減
• EasyTeachまたはFreeDriveのトーチマウントオプション — 溶接ポイントの設定とコボットシステムへの統合を簡素化

交換部品および注文情報（一部抜粋）
Section | Item : Part Number
Front End - Tip Holder for M8 Contact Tip : 142.0158
Front End - Tip Holder for M6 Contact Tip : 142.0159
Front End - Fume Shroud : 983.0018
Front End - Swanneck (180 Degree) : 983.0027
Front End - Swanneck (22 Degree) : 983.0028
Front End - Swanneck (45 Degree) : n/a
Front End - Fume Tube (180 Degree) : 983.0015
Front End - Fume Tube (22 Degree) : 983.0017
Front End - Fume Tube (45 Degree) : n/a

ノズルとコンタクトチップ - AF500 :
Conical - Flush 5/8" : 145.0580
Conical - Recess 2mm 5/8" : 145.0581
Conical - Stickout 3mm 5/8" : 145.0582
Conical - Flush 1/2" : 145.0589
Conical - Recess 2mm 1/2" : 145.0590
Conical - Stickout 3mm 1/2" : 145.0591
Bottleform - Flush 9/16" : 145.0586
Bottleform - Recess 2mm 9/16" : 145.0587
Bottleform - Stickout 3mm 9/16" : 145.0588
Bottleform - Flush 5/8" : 145.0583
Bottleform - Recess 2mm 5/8" : 145.0484
Bottleform - Stickout 3mm 5/8" : 145.0585

ライナー - AF500 :
Liner Steel .035-.045" 17ft (Steel Wire) : SI4-3545-17PT
Liner Steel .052-.062" 17ft (Steel Wire) : SI4-5262-17PT
Liner Combi .040-.045" 17ft (Aluminum Wire) : 128.9047*
Liner Combi .045-.062" 17ft (Aluminum Wire) : 128.9050*
Liner C-TFE .035-.045 17ft (SST Wire) : 127.9003
Liner C-TFE .052-.062 17ft (SST Wire) : 127.9006

トーチマウント - AF500 :
Mount Arm Freedrive 22° (TCP=360) : 780.0926
Mount Arm EasyTeach 22° (TCP=360) : 780.0927
ソリッドトーチマウント : n/a

製品資料（抜粋）

• xFUME® ABIROB® AF500 Product Literature (catalog)
• xFUME® ABIROB® AF500 Manual (interactive PDF)
• xFUME® ABIROB® AF500 Ordering Chart
• Torch Mount Assembly Instructions (RTM Flange)

技術仕様

• モデル名: xFUME® ABIROB® AF500
• タイプ: 空冷式ロボット用MIG排煙トーチ
• 排煙方式: xFUME®の発生源捕集技術
• ネック / スワンネック構成: 180°、22°（45°は記載あり；入手可能性は不明）
• ノズルプロファイル: 狭いスペースにアクセスするためのスリムプロファイル
• ロボット / コボット互換性: UR5e、UR10e、UR16e、Fanuc CRX-10向けパッケージあり
• トーチマウントオプション: EasyTeachまたはFreeDrive（マウントアーム品番: 780.0926、780.0927）
• フロントエンド部品: チップホルダー（M8 / M6）、フュームシュラウド、フュームチューブ（上記品番参照）
• ノズル/コンタクトチップの種類とサイズ: 1/2"、9/16"、5/8"のコニカルおよびボトルフォームオプション、各種突出/埋め込み（上記品番参照）
• ライナーのオプションと長さ: スチール、コンビ、C-TFEライナー（17 ft; 上記品番参照）
• 冷却: air-cooled
• クイックチェンジ式スワンネック: ダウンタイムとメンテナンスを低減
