純粋正弦DC/AC インバ－タ CTP 6K-48/600-2X3U7

正弦波産業用重荷重用

製品概要
CTP 6K-48/600-2X3U7 は、定格6 kVA のモジュール式 DC-AC 正弦波インバータシリーズで、定格48 Vdc（動作範囲 42–60 Vdc）から三相 600 Vrms（L-L）の連続出力を提供します。マイクロプロセッサ制御の高周波変換により、産業用途に適した純正弦波出力と包括的な電子保護を実現します。

機械構造

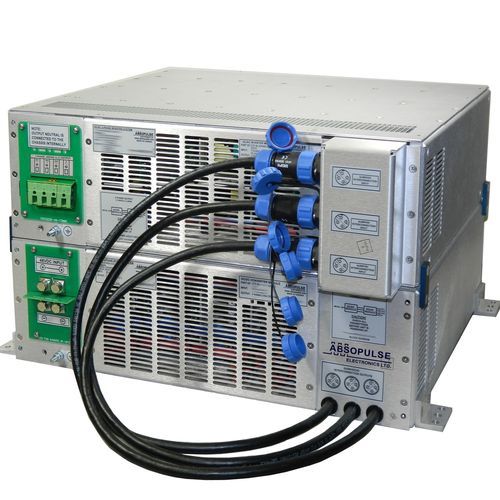

本シリーズは、2台の強化型3U7モジュール（2x3U7 構成）で構成され、シャーシ取り付けまたは19inラック取り付けに対応します。モジュール間はケーブルとコネクタで接続されます。2x3U7 シャーシ取り付け（6U）組立時の典型寸法：10.5 x 17 x 15 in（267 x 432 x 382 mm）。2x3U7 19in ラック取り付け（6U）：10.5 x 19 x 15 in（267 x 483 x 382 mm）。

用途

• エンジニアリングラボでの三相機器の試験および評価
• モーター駆動機器、ポンプ、空調、コンプレッサーへの電源供給
• 三相正弦波電源を必要とする産業用および重負荷装置

EMI、 安全性および電子保護
入出力は伝導ノイズ低減のためにフィルタリングされており、入力は十分なマージンで EN 55032 クラス A を満たします。製品は UL 458 および EN 61010-1 に準拠するよう設計されています。内蔵保護機能は、突入電流制限、逆極性保護、2250 Vdc 入力-筐体間絶縁、出力電流制限（短絡保護付き）、および冷却不足時の自動復帰を備えた熱シャットダウンを含みます。オプション：リモートシャットダウン/イネーブル、Form C 出力故障アラーム。

冷却
高品質の内蔵ファンが、定格を満たした状態で 0°C から +50°C の動作範囲で必要な気流を確保します。空気は本体に吸入され、端子側から排気されます。より広い温度範囲のバリアントも用意されています。

産業品質の AC 出力電力変換
産業/OEM 品質の AC 出力電力変換機器として設計・製造されており、本シリーズは数百 VA から 10 kVA を超える範囲の三相インバータを網羅し、試験用途、OEM 組込、産業用途に対応します。

主な仕様

• 出力容量：6,000 VA 正弦波
• DC 入力：48 Vdc 定格（動作範囲 42–60 Vdc）；最大入力電流 171 A
• AC 出力：600 Vrms L-L、三相連続、60 Hz（50 Hz オプションあり）
• 全中性線は Y 構成で筐体（GND）に内部接続
• EMI：EN 55032 クラス A（マージンあり）
• 準拠規格：UL 458、EN 61010-1 を想定
• 冷却方式：内蔵ファン、吸気入、端子側排気
• 動作周囲温度：0°C～+50°C（フル仕様）；拡張レンジのバリアントあり
• オプション：出力故障アラーム（Form C）、リモートシャットダウン/イネーブル
• 保護機能：突入制限、逆極性保護、出力電流制限、短絡保護、熱シャットダウン（自動復帰）
• 定格負荷時の典型効率：約80%
• 機械構成：2x3U7 シャーシ取り付けおよび 2x3U7 19in ラック取り付け（上記組立寸法参照）
• 絶縁：2250 Vdc 入力-筐体間
