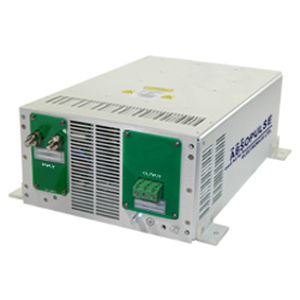

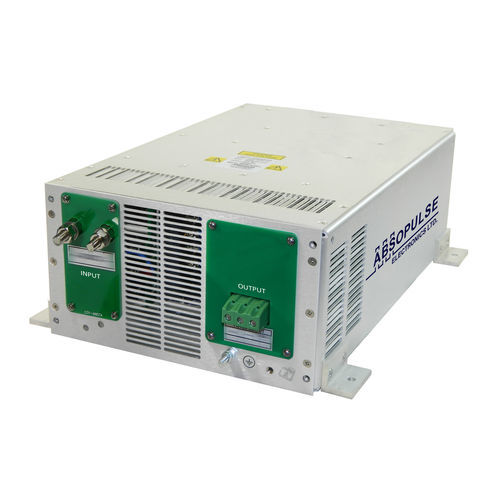

電圧増幅用DC/DC 変換器 LTH 1K5-12/48-3U4

シャシー取り付け式3U電気通信設備用

製品概要
LTH 1K5-12/48-3U4は昇圧（ステップアップ）型のDC-DC電源で、12Vdc入力（動作範囲 10.5–16V）を安定した規格化された48Vdc/30Aに変換します。本機は1500Wの負荷を想定して設計されており、出力を増やすために2台以上を並列接続できます。車載（車両の12Vバッテリを48V補助系に昇圧）、太陽光システム、通信システムなど、12Vdcから48Vdcへの幅広い産業用途に適しています。

設計と冗長性
本コンバータは内部にLTH 65Fモジュールを4個、冗長ダイオードを介して並列接続したモジュール構成を採用しています。このモジュラー構成により冗長性が確保され、1モジュールが故障しても出力は約25%低下するのみで装置は動作を継続します。部品点数を抑え、信頼性のある部品と十分な設計余裕を用いることで長寿命化に寄与しています。

保護、EMCおよび安全
包括的な電子保護機能として、1500Vdcの入出力アイソレーション、突入電流制限、逆接続保護、出力電流制限、短絡保護を備えています。入出力のフィルタリングにより出力リプル・ノイズを低減します。入力はEN55032 Class Aの要件を十分な余裕で満たしており、Class Bはオプションで対応可能です。コンバータはEN62368-1および同等の安全規格への適合を想定して設計されています。コンフォーマルコーティングにより湿気や浮遊粒子からの保護が提供されます。

冷却、環境および機械的仕様
高品質な内蔵ファンによる冷却により、フルスペックでの動作が-20°C〜+50°Cの範囲で可能（デレーティング無し）です。より広い温度範囲はオプションで対応可能です。シャーシは堅牢に構造化され（132 x 244 x 381 mm）、IEC 61373 Cat 1 A & Bに準拠する高レベルの衝撃・振動に耐えるよう設計されています。

主要仕様

• 入力: 12Vdc（動作範囲 10.5–16V）またはカスタム
• 出力: 48Vdc ±0.5V / 30A、またはカスタム
• 15000W 継続出力（ページ表記）
• 2台以上の並列接続で出力を増加可能
• 出力は規格化（レギュレーテッド）
• モジュラー構成により冗長性を提供
• 冷却: 高品質内蔵ファン
• 動作温度範囲: -20°C〜+50°C（フル仕様、デレーティング無し）
• EMI: EN55032 Class A（Class B オプション）
• EN62368-1および同等の安全規格に準拠するよう設計
• コンフォーマルコーティングにより湿気や浮遊汚染物質から保護
• 定格負荷時効率: 80%
• 完全な電子保護機能を搭載
• 3U4 シャーシ取付: 132 x 244 x 381 mm（端子および取付ブラケット除く）

仕様 / 技術仕様

• 型番: LTH 1K5-12/48-3U4
• 入力電圧: 12Vdc 定格（動作範囲 10.5–16Vdc）
• 出力電圧: 48Vdc 規格化（±0.5V 指定）
• 出力電流: 30A 定格
• 設計出力: 1500W（文書本文）；主要仕様の一覧には 15000W 継続出力が記載（ページ表記の通り）
• 並列動作: 出力増加のために2台以上の並列接続を許容
• 内部構造: 冗長ダイオード経由で並列接続された4個の LTH 65F モジュール
• 冗長性動作: 単一モジュール故障時は約25%の出力低下で動作継続
• アイソレーション: 1500Vdc 入出力
• 保護: 突入電流制限、逆接続保護、出力電流制限、短絡保護
• EMI: 入力は EN55032 Class A を満たす（Class B オプション）
• 安全規格: EN62368-1 等に準拠する設計
• 効率: フル負荷時で約80%
• 冷却: 内蔵ファン（強制空冷）
• 動作温度: フル仕様で -20°C〜+50°C（デレーティング無し）
• 機械: 3U4 シャーシ 132 x 244 x 381 mm（端子および取付ブラケット除く）
• 環境保護: 湿気および浮遊汚染物質に対するコンフォーマルコーティング
• 衝撃・振動: IEC 61373 Cat 1 A & B に準拠した堅牢シャーシ
