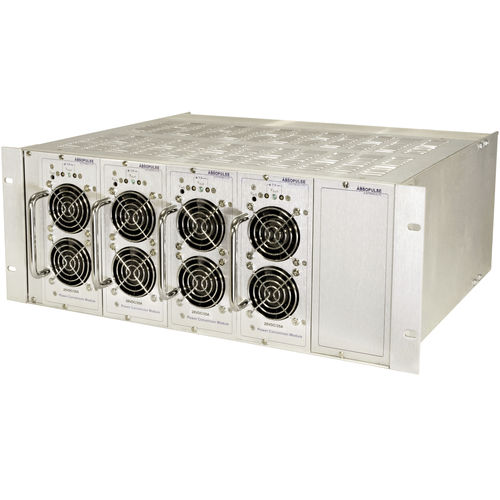

AC/DCパワーサプライ PFC-419F-5K-4U19 Series

マルチ出力スイッチングラックマウント

5kWの1kWのラックマウント式AC-DCのパワー系統、PFC入力、ホット スワップ差込式モジュール PFC-419F-5K-4U19シリーズは5kWのPFCの入力が付いているラックマウント式AC-DCのパワー系統である。システムは4U X 19"で組み立てられる5つまでの1kW差込式の電源モジュールによってx 15"カード フレーム組み立てられる。各4U x 16HP x 304のmmの差込式モジュールは熱挿入/ホット スワップを含む並列接続またはN+1余分な操作のための作り付けの重複のダイオードを、備えている。重複のダイオードはまた電池がバックアップ目的のための出力に接続されることができるように可能にする。十分に付PFC-419F-5K-4U19システムはN+1重複の5kWまたは4kWの最高を提供する。 各々の差込式モジュールは力率を訂正した入力および24Vdc、48Vdc、110Vdcまたは125Vdcに普遍的なAC入力電圧（95-264Vac）を変えるために次の半橋段階を用いる。注文入出力電圧は利用できる。モジュールは棚のマザーボードの単一の形態C警報にオプトカプラー出力が付いているモジュールの失敗警報を、要約した含んでいる。あらゆるモジュールのフロント・パネルはLEDの表示器の出力を含んでいる。出力電圧および電圧調節電位差計を監視するためのテスト・ポイントは選択として利用できる。
