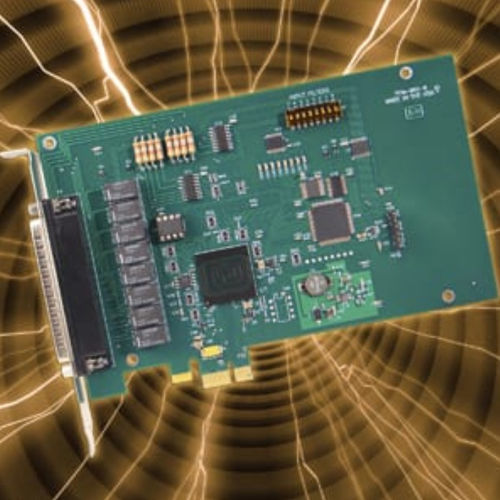

デジタル入出カード PCIe-IIRO-8

PCI Expressリレー出力機能付

-光学的に絶縁された無極性デジタル入力8系統を装備 -電気的ノイズの多い環境での入力に対応したスイッチング・フィルター -8個の電気機械式リレー出力 -チャンネル間およびチャンネルとグランドを光絶縁 -入力の状態変化を検出し、割り込みをアサート可能 -Windows環境下で自動的に検出 -設計、製造、サポート、および製造を米国で実施 工場オプション -拡張温度動作（-40°〜+85°C） -RoHS対応バージョン PCI Express絶縁型リレーI/Oカード 本製品は、Change of State（COS）検出機能を搭載したx1レーンのPCIe絶縁型デジタル入力・リレー出力ボードです。 絶縁入力は AC または DC で駆動でき，極性に敏感ではありません。入力信号はダイオードブリッジで整流され，オプトアイソレータの入力に印加されます。470Ωの直列抵抗で電流制限を行います。DC電圧だけでなく、標準的な12/24 AC制御トランスミッタの出力も受け入れることができます。入力電圧範囲は5V～24V(rms)です。入力電圧範囲を拡張するために，外部抵抗を直列に接続することができます。 PCIe-IIRO-8のエレクトロメカニカルリレー出力は、5つのフォームC SPDT出力と3つのフォームA SPST（ノーマルオープン）タイプで構成されています。リレーは電源投入時に全て非通電になります。リレーへのデータはラッチされています。 カードは、長さ6.6インチ、座高4.2インチです。このボードのI/O配線は、D-sub37ピンのオスコネクタを使用しています。リボンケーブルは、このカードを終端パネルに接続するために使用することができます。
