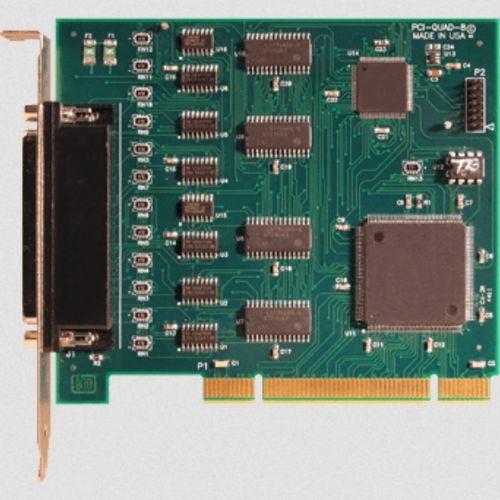

デジタル入力カード PCI-QUAD-8

PCIプログラム可能高密度

-8カウンターまたは4カウンターの矩形波デコーダ -最大8つのエンコーダ（A、B、インデックス）用のシングルエンドまたは差動入力 -入力のデジタル・フィルタリングのためのプログラマブル・クロック・ソース（高/低）。 -プログラム可能なアクティブインデックス極性 -カウンタごとのソフトウェア制御により、A/B配線の反転を修正し、割り込みソースのフラグを選択可能 -リセット可能なヒューズ付き5V出力は、エンコーダまたは汎用電源として使用可能 -高密度DB78オスI/Oコネクタ、スクリューロック付き 工場オプション -拡張温度動作 (-40° ～ +85°C) -RoHS対応バージョン 8/4アップ/ダウンカウンタ直交入力PCIカード PCI-QUAD-8は、便利なハーフレングスのPCIカードで矩形波カウントを提供します。最大8個の差動エンコーダ（それぞれA,B,Index）を同時にモニターすることができます。 AM26LS232型差動入力回路により、さまざまな矩形波エンコーダ出力と互換性があります。 LSI/CSI LS7766 の特徴です。 -32 ビット矩形カウンタは、x1、x2、x4 のカウントモードに対応、非矩形アップ/ダウンカウンタとしても使用可能 -最大9.6MHzの矩形波周波数 -最大40MHzの非クアドラチャー周波数 プログラム可能なインデックスとマーカー・フラグ（キャリー、ボロー、サイン、コンペア）。 -IRQを生成するソースの有効化/無効化 プログラム可能なカウント・モード。 -ノーマル（フリーラン）/モジュロN/レンジリミット/ノンリサイクル、バイナリ/BCD 特別注文 お客様のご要望をお聞かせください。コンフォーマルコーティング、2カウンター/6カウンター入力、カスタムソフトウェア、製品ラベリングなど、特別注文の例を挙げます。お客様のご要望に沿った製品をご提供いたします。
