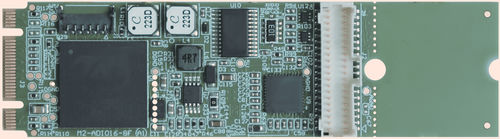

アナログ入出カード M.2-ADIO16-8F

PCI Express差動8チャンネル

-M.2 2260/2280 "B/M" サイズカード、ラッチ式 I/O コネクタ付き -16ビット1MSPS完全データ収集システム -最大1MHzの持続的サンプリング・レート -高インピーダンス、8チャネル入力。1 MΩ -差動入力電圧範囲：±0.64V～±24.576V -ソフトウェアによる柔軟な機能設定 -8つの疑似差動（シングルエンド）または4つの差動入力 -4kサンプルFIFOからの高速DMA転送 -4つの16ビット・アナログ出力 -独立にプログラム可能な出力範囲。 -0V～5V、0V～10V、±2.5V、±5V、±10V -出力は±10Maの駆動を保証 -「FDS」モデルは、最大4つのDACでハードウェア・タイムドDMA+FIFO（8 kSamples）波形ストリーミングが可能 -ADCおよびDACトリガを含む代替機能を持つ16本のデジタルライン -RoHS標準 -コンピュータのNVMEスロットで動作します。 -PCI Express Mini (mPCIe)フォームで利用可能! -設計、製造、サポート、そして製造はすべて米国で行われています。 工場オプション -4-20mAまたは10-50mA ADC入力レンジ -拡張温度動作（-40℃〜+85） M.2-ADIO16-8Fは、M.2スロットを持つあらゆるコンピュータに高速アナログI/O機能を追加するための理想的なソリューションです。 M.2-ADIO16-8Fは16ビット分解能のA/D & D/Aボードで、16の柔軟なデジタルI/Oと、8シングルエンドまたは4差動アナログ入力を備えています。各チャンネルは、任意の入力範囲を受け入れるために独立してソフトウェアで設定することができます。 16のデジタルI/Oは、グループごとに入力または出力として9 "I/Oグループ "に構成されています。ビット0〜7で1つのグループを構成し、ビット8〜15で個別に入出力モードを設定できます。デジタル入力は、ADCやDACの外部トリガを含む様々な「代替機能」を実装しています。
