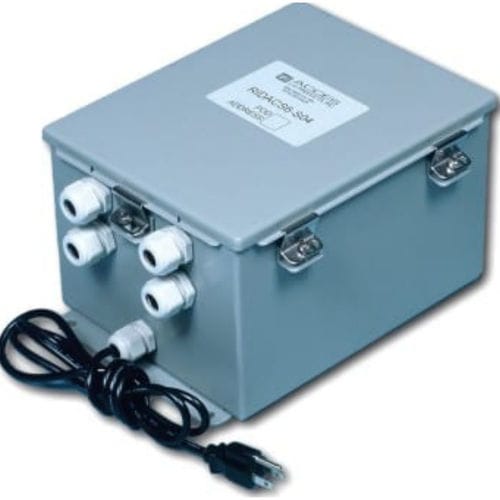

電圧データ取り込みシステム RIDACS

プログラム可能多チャンネルデジタルI/O

-ホストコンピュータとの光絶縁RS-485マルチドロップインターフェースを備えたリモートインテリジェントアナログ/デジタルI/Oユニット -8チャンネルプログラマブル利得、12ビット分解能のA / Dコンバータ -アナログ、デジタル、および混合構成のための構成の多種多様な -過酷な環境に対応するNEMA4エンクロージャ -RAMに保存されたデータは、コンピュータの都合に合わせてアクセス可能 -通信はすべてASCIIベースのコマンド／レスポンス・プロトコルで、最大28.8Kbaudのレートで実行可能 -業界標準の8051互換マイクロコントローラ -設計、製造、サポート、および製造を米国で実施 分散型入出力は、設置コスト、「ホームラン」配線、潜在的なノイズ干渉を低減するために一般的に使用されています。RIDACSシステムに設置されたREMOTE ACCESポッドにより、センサーやコントローラーの近くにインターフェースや制御出力を設置し、2線式の高ノイズ耐性シリアル通信ネットワークを介してホストコンピュータとの通信を提供することができます。2線式接続により、ケーブルやコネクタの数を最小限に抑え、設置を簡素化し、全体的なコストを削減することができます。さらに、各ポッドでの光絶縁により、コンピュータとI/O回路間のグランドループの問題を防ぐことができます。RIDACSシステムは、RAG128、RDG-24などのポッドと、AIM-16PやLVDT-8などの信号調整マルチプレクサの組み合わせで構成される。通常、後者の1つまたは2つがRAG128と一緒に使用されます。これらはNEMA4規格の14ゲージスチールケースに設置され、I/O配線用に用意されたグランドを除いて、穴やノックアウトは一切ありません。
