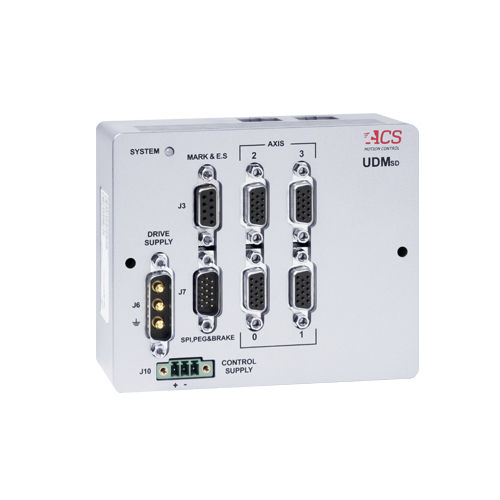

DCモータ制御装置 UDMsd series
ACステッピングブラシレス

DCモータ制御装置
DCモータ制御装置
お気に入りに追加する
商品比較に追加する

特徴

AC/CC
DC, AC
エンジン
ステッピング, ブラシレス, サーボ モーター用
その他の特徴
デジタル, コンパクト, 閉ループ, 開ループ, EtherCAT, 4軸, 2 軸
入力 / 出力
I/O
入力電圧

最少: 12 V

最大: 48 V

電流

2.5 A, 5 A

詳細

UDMSDは、10W ~ 100W(200Wピーク)の連続電力範囲を持つサーボ、ステップ、音声コイルモータ向けのデュアル/クワッド軸ユニバーサルドライブを備えたコンパクトなEtherCATモジュールシリーズです。 モーターのタイプはユーザーによって選択され、ドライブごとに異なる設定が可能です。 UDMSDは、可動検査ヘッド、小型マニピュレータ、テーブルトップモーションステージなど、限られたスペースで要求の厳しい多軸モーションアプリケーションのニーズに対応します。 小型、軽量、最小のケーブルインターフェースにより、UDMSDは可動軸にリモートで取り付けるのに最適です。 このデバイスは、1.25/2 .5Aおよび2.5/5Aの電流で利用できます(続き)。 /ピーク)。 UDMSD は、4 つのデジタルインクリメンタルエンコーダと 2 つの絶対エンコーダをサポートします。 このデバイスは、オートフォーカス信号などの他のフィードバック・デバイスをサポートするためのシリアル・ペリフェラル・インターフェース(SPI)を備えています。 このユニットは、12 ~ 48Vdcの駆動電源電圧と、緊急時にすべてのロジック信号をライブに保つ別の24Vdc ± 20% 制御電源によって給電されます。 モーター、エンコーダ、I/Oのすべてのコネクタは、サブDタイプのコネクタです。 UDMSD は、パネルまたは DIN レールに取り付け可能です。 ユニットには、ドライブコネクタと制御コネクタが付属しています。

---
