自動充填機

ボトル用液体用製薬産業用

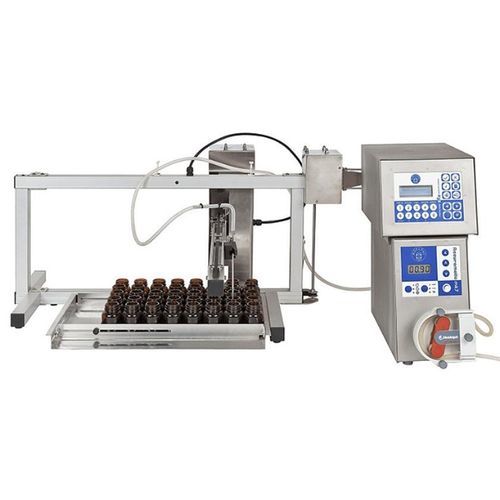

製品概要 XYZ Distributor は、Accuramatic Peristaltic Dispenser と組み合わせて使用するトレイ式の自動ボトル／バイアル充填システムで、研究室や小ロットの精密充填に適しています。Z軸のダイビングノズルを採用し、ネック上方からの充填またはネック内への充填が可能で、飛散を抑えつつ正確な液体配置を実現します。

製品詳細 本システムはトレイにセットされたボトルやバイアルを自動で充填します。Z軸がダイビングノズルの動作を制御し、再現性のある吐出と正確な高さ位置決めを行います。容器を確実に保持するための調整可能なトレイを標準供給し、形状が特殊な容器には専用トレイを製作可能です。直列配置およびハニカム（蜂の巣）配置に対応します。

主な特徴

• 可動ノズルフレームとは別置きのコントロールボックス、ラミナフローキャビネットでの使用に適合
• ボトルやバイアルを整列保持する調整式トレイ付属
• メニュー駆動のLCD表示により設定・操作が容易
• 特殊形状容器用のカスタムトレイ対応可
• 直列配置およびハニカム配置のトレイ充填に対応

保守 衛生的で清掃が容易なステンレス製を採用。製品設計は医薬品実験室やクリーンルームでの定期保守作業に適したものです。

用途と適合性

• Accuramatic Peristaltic Dispenser と併用して体積制御された吐出を実現
• 調整式または特注トレイにより、さまざまな形状のボトルやバイアルに対応
• コンパクトな充填フレームと分離型コントロールボックスによりラミナフローキャビネット内設置が可能
• 研究室、R&D、小ロット生産向け

技術仕様

• 電源（選択可）：240 V AC、50/60 Hz、500 W（120 V オプション）
• 移動範囲 (mm)：X = 520、Y = 335、Z = 155
• 電子制御：マイクロプロセッサ
• 重量 (kg)：コントロール：4.5；XYZ本体：9.0
• 外形寸法 (mm)：790 × 625 × 390
• コントロールボックス寸法 (mm)：200 × 280 × 180
• ドリップ遅延：0.0 – 0.9 秒
• 最大バイアル高さ (mm)：200
• 最小ネック開口 (mm)：8
• トレイ充填領域 (mm)：410 × 265
