自動充填機

ボトル用液体用化学工業用

概要

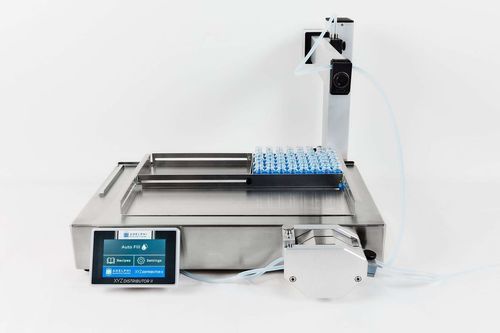

Adelphi XYZ Distributor II は、小ロット生産、実験室および研究開発向けに設計されたコンパクトで高精度な卓上型パーリスタルティック充填システムです。充填ヘッドとXYZベースを一体化したユニットで、調整可能なトレイ上に配置されたボトル・バイアルの自動かつ汚染管理された充填を行います。

設計と動作
Adelphi のパーリスタルティック技術に対応する設計で、精密なXYZ移動と制御されたノズル位置決めにより、ネック上部またはネック内の吐出が可能です。トレイの一斉開始充填と標準トレイ形式との互換性を備えます。

主な特長

• 高精度充填
  デュアルチャネルのパーリスタルティック供給により、パルス、飛沫、泡立ちを抑えた正確で再現性の高い充填を実現します。
• 衛生的な運転
  一体構造で低粒子発生、クリーンルームやラミナフロー環境に適合。メンテナンスフリーの駆動により汚染リスクを低減します。
• 卓上コンパクト設計
  省スペースの一体型で、持ち運びや実験台への統合が容易です。
• 薬液接触部材質
  プラチナ硬化シリコーンチューブ、アセタールコネクタ、316Lステンレス製ノズルを採用し、クリーンで信頼性の高い接触面を確保します。
• 操作画面と制御
  レシピ保存機能を備えたタッチスクリーンHMI、USBによるプログラムバックアップで迅速な設定と繰り返し運転を可能にします。
• チューブ管理の改善
  強化されたチューブサポートにより動きを抑制し、容器との接触を防いでプロセス安定性を向上させます。

保守・サービス
衛生的なステンレス製構造で洗浄が容易。部品はメンテナンス低減を考慮して設計され、製薬環境での精度維持に適しています。

性能について
充填容量3 ml以上で±0.5%の精度を達成。滴下遅延は0.0–2秒で調整可能です。

技術仕様

• 電源: 100–240 VAC, 50/60 Hz, 220 W
• 移動量: X = 400 mm, Y = 250 mm, Z = 180 mm
• 制御電子: マイクロプロセッサベースのHMI
• 質量: 約20 kg
• ディストリビュータ寸法: 591 × 513 × 450 mm
• 制御ユニット寸法: 200 × 280 × 180 mm
• 滴下遅延: 0.0–2 s（可変）
• 最大容器高さ: 幅に制限ありで最大200 mm
• 最小ネック開口: 8 mm
• 使用可能トレイ領域: 最大400 × 250 mm、最小193 × 143 mm
• 接液部材料: プラチナ硬化シリコーン、アセタール、316Lステンレス
• 精度: 3 ml以上の充填で±0.5%
