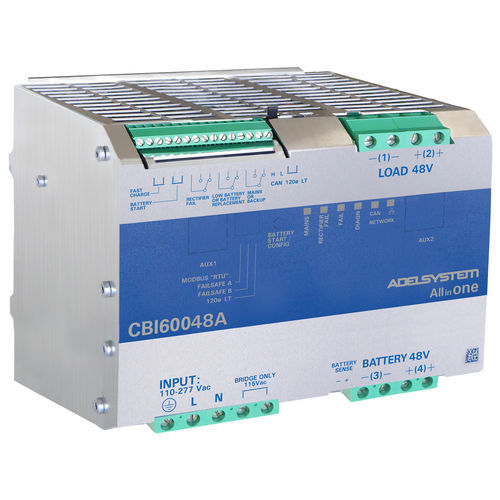

オールインワン無停電電源装置 CBI60048A

単相48VDCVRLA

概要
CBI60WおよびCBI600WシリーズはEthernet（SNMPv3、Modbus TCP/IP、HTTPS）を内蔵したオールインワンのDC-UPSで、SCADAやIoTプラットフォーム向けに機器、バッテリ、アプリケーションのパラメータへ遠隔アクセスを提供します。

主な特長

• 出力最大600 W、出力電圧は最大56 V（モデルにより異なる）
• 監視・設定用の内部Webサーバーを備えたEthernetインターフェース
• 対応プロトコル：SNMPv3、Modbus TCP/IP、HTTPS
• 監視カメラ、セキュリティ、産業オートメーション向けの24/7運用を想定
• 予知診断およびバッテリ故障報告機能
• 複数のバッテリ化学系に対応した充電プロファイル

モデル

• CBI6012A — 12 V、5 A
• CBI6024A — 24 V、2.5 A
• CBI6048A — 48 V、1.25 A
• CBI60024A — 24 V、25 A
• CBI60048A — 48 V、12.5 A

バッテリと充電
マイクロコントローラによるスイッチングで充放電サイクルを最適化し、深放電を防止します。鉛蓄電池、AGM、GEL、NiCd、NiMh、Li‑Ion、LiFePO4向けの充電プロファイルを用意。バッテリ専用プロファイル、温度補償、充電電流制限、深放電保護、接続・極性・短絡セル・内部インピーダンスのチェックを行う内蔵バッテリテスターなどの機能を備え、バッテリ状態監視と故障報告を提供します。

保護と信頼性
バッテリと充電器間の切替は無瞬断で行われます。逆極性、短絡、過負荷、過電圧に対する自動のヒューズレス保護を搭載。重要な用途での継続運用に適した設計です。

Ethernet統合と遠隔監視
Ethernetインターフェース（SNMPv3、Modbus TCP/IP、HTTPS）と内部Webサーバーにより、ゲートウェイやスイッチ、IoT/SCADAシステム経由で内部パラメータへ遠隔アクセスできます。HTTP(S)やAdelviewインターフェースを使った監視、設定、データ・イベント記録およびアラーム通知が可能です。

監視可能なパラメータ

• AC入力電圧
• DC出力の電圧、電流、電力、出力状態
• バッテリ電圧、電流、内部抵抗
• ネットワーク、装置、バッテリの故障アラーム

負荷出力とリレー設定
負荷出力は完全に設定可能で、Webコマンドや外部入力で制御できます。主な機能：リモートによる負荷遮断、AC停電時の負荷投入（非常灯）、一定時間の負荷供給、設定されたタイミングによる周期運転、外部押しボタンによる起動連携など。

リレー接点
リレー接点は自由に設定可能（例：故障リレー、AC電源リレー、整流器故障リレー、音声アラーム）。

データシートおよびマニュアル（製品ページに掲載）
各モデル（CBI6012A、CBI6024A、CBI6048A、CBI60024A、CBI60048A）およびシリーズのデータシートと取扱説明書を提供しています。

技術仕様

• シリーズ：CBI60W、CBI600W（All In One DC-UPS）
• 定格出力：最大600 W
• 出力電圧：12 V、24 V、48 V（機種により最大56 V）
• 代表モデル出力：CBI6012A（12 V、5 A）；CBI6024A（24 V、2.5 A）；CBI6048A（48 V、1.25 A）；CBI60024A（24 V、25 A）；CBI60048A（48 V、12.5 A）
• AC入力：110–240–277 Vac
• 通信：Ethernet SNMP（SNMPv3）、Modbus TCP/IP、HTTPS；内部Webサーバー
• 監視項目：AC入力、DC出力（電圧/電流/電力/状態）、バッテリ（電圧/電流/内部抵抗）、アラーム
• 対応バッテリ：鉛蓄電池、AGM、GEL、NiCd、NiMh、Li‑Ion、LiFePO4
• 充電機能：バッテリ専用プロファイル、温度補償、充電電流制限
• 保護機能：逆極性、短絡、過負荷、過電圧に対するヒューズレス保護；深放電保護
• 診断：内蔵バッテリテスター、状態監視、予知診断、故障報告
• 負荷制御：設定可能な負荷出力（遠隔/Web/外部）、タイマーおよび周期運転モード
• リレーオプション：故障/AC/整流器/アラーム用の設定可能なリレー
