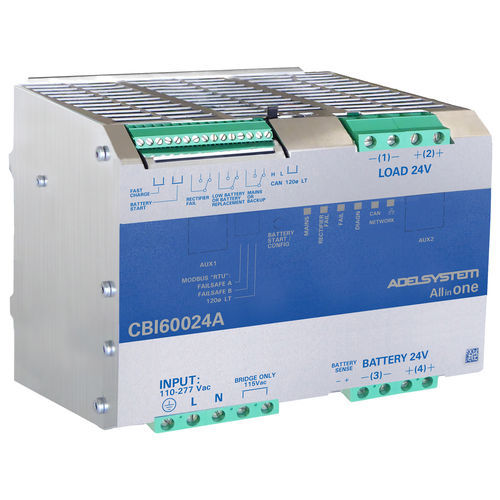

オールインワン無停電電源装置 CBI60024A

単相24VVRLA

製品概要
CBI60WおよびCBI600Wシリーズは、電源、バックアップモジュール、バッテリーチャージャー、バッテリーテスターを1台に統合したオールインワンのDC-UPSモジュールです。統合イーサネット（SNMPv3、Modbus TCP/IP、HTTPS）により、監視、セキュリティ、産業オートメーションシステムの連続運転のためにバッテリー状態、DC-UPS機能、アプリケーションデータへの遠隔アクセスが可能です。

主な特徴

• 内部Webサーバーを備えたイーサネットインターフェース内蔵
• プロトコル：SNMPv3、Modbus TCP/IP、HTTPS
• AdelviewまたはSCADA/IoTプラットフォーム経由のWebベース設定・監視
• 予測診断とバッテリー障害報告
• 充放電を最適化するマイクロコントローラ制御のスイッチング技術
• バッテリーと充電器間の無瞬断切替
• 逆接続、短絡、過負荷、過電圧に対する自動無ヒューズ保護

モデルと定格（概要）
All In One 12Vシリーズ：
CBI6012A — 入力: 110-240-277 Vac — 出力: 5 A
All In One 24Vシリーズ：
CBI6024A — 入力: 110-240-277 Vac — 出力: 2.5 A
CBI60024A — 入力: 110-240-277 Vac — 出力: 25 A
All In One 48Vシリーズ：
CBI6048A — 入力: 110-240-277 Vac — 出力: 1.25 A
CBI60048A — 入力: 110-240-277 Vac — 出力: 12.5 A

電力とインターフェース
定格出力は最大600 W、出力電圧は最大56 V。イーサネットインターフェースは内部Webサーバーを備え、機器のIPにより直接アクセス可能で、リモート設定、監視、データ記録に対応します。

バッテリー対応と管理
対応バッテリー技術：

• 鉛蓄電池（Lead-acid）
• AGM
• GEL
• NiCd
• NiMh
• Li-Ion
• LiFePO4

Battery Care機能：

• バッテリー別充電プロファイル
• 充電温度補償
• 過放電保護
• 充電電流リミッタ
• バッテリーテスター機能（接続、極性、短絡セル、内部抵抗）
• バッテリーの健全性監視

遠隔監視とデータ
イーサネット統合により動作パラメータのリアルタイム送信が可能です。ユーザーは：

• パラメータの監視
• パラメータの設定
• データ・イベントの記録
• アラーム通知の受信

監視項目にはAC入力電圧、DC出力/負荷の電圧・電流・電力・状態、バッテリー電圧・電流・内部抵抗、ネットワーク/機器/バッテリー異常のアラームが含まれます。

負荷出力とリレー設定
負荷出力は完全に設定可能です。サポートされる動作例：

• Webコマンドまたは外部ボタンで負荷をOFF
• AC障害時に自動で負荷をON（非常灯など）
• 定められた期間だけ負荷に給電
• 設定に従った周期運転（自動ON/OFF）
• 外部プッシュボタンによる負荷起動

リレー接点は自由に設定可能（例）：

• 故障リレー
• ACグリッドリレー
• 整流器故障リレー
• 音声警報

保護と信頼性
マイクロコントローラ制御のスイッチングがバッテリー寿命を最適化し過放電を防止します。保護機能は逆接続、短絡、過負荷、過電圧に対する自動無ヒューズ保護を含みます。

データシートとマニュアル
掲載モデル向けのデータシートおよび取扱説明書が利用可能です（CBI6012A、CBI6024A、CBI6048A、CBI60024A、CBI60048Aそれぞれの製品別データシート/マニュアルあり）。

技術仕様

• シリーズ: CBI60W および CBI600W (All In One DC-UPS)
• プロトコル: Ethernet SNMPv3, Modbus TCP/IP, HTTPS
• 設定・監視用の内部Webサーバー
• 電力範囲: 最大600 W
• 最大出力電圧: 最大56 V
• AC入力: 110–240–277 Vac（機種により異なる）
• 出力電流例: CBI6012A 5 A, CBI6024A 2.5 A, CBI6048A 1.25 A, CBI60024A 25 A, CBI60048A 12.5 A
• 対応バッテリー化学: 鉛蓄電池、AGM、GEL、NiCd、NiMh、Li-Ion、LiFePO4
• バッテリー管理: 温度補償、充電制限、バッテリーテスター、健全性監視
• 保護: 逆接続、短絡、過負荷、過電圧（自動、無ヒューズ）
• 負荷制御: リモート/Web制御、時間制/周期運転、外部ボタンでの起動
• リレー出力: 故障、ACグリッド、整流器故障、音声警報などに設定可能
• 遠隔機能: リアルタイムパラメータ報告、データ/イベント記録、アラーム通知
