ダブル コンバージョン方式無停電電源装置 Protect PLUS M500

平行三相モジュール式

概要

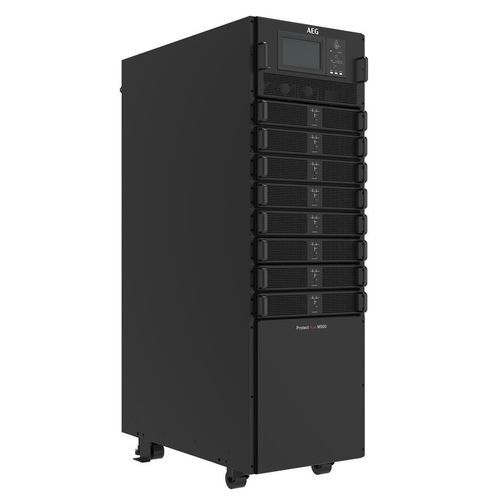

Protect PLUS M500 は、コンパクトな設置面積、高い AC/AC 効率、柔軟でスケーラブルなアーキテクチャを備えたモジュール式の3相UPSです。25 kVAのホットスワップ対応電源モジュールを搭載し、25 kVAから最大600 kVA（最大3フレーム並列）まで拡張可能です。入力力率（PF） > 0.99、入力THDi < 3％（低負荷時も）を実現し、二重変換での AC/AC 効率は > 95％、ECO モードで > 98％。25％負荷から平坦な効率曲線により、幅広い負荷領域での省エネを確保します。

ハイライト

• 高効率により運用コストを低減
• モジュール式の拡張性でCAPEXを最適化
• ホットスワップ対応モジュールによりMTTRを短縮、迅速な保守が可能
• 設置面積が小さく配線が簡素で導入が容易

特徴

• 二重変換（VFI-SS-111）
• トランスレス設計で省スペース・軽量化
• 追加ツール不要で最大600 kVAまで並列運転可能
• 予測的な電力管理を可能にする25 kVAのホットスワップ電源モジュール
• 二重変換時の AC/AC 効率 最大95.6％
• ECOモードでの効率 最大98.5％
• アイドルモード
• 出力力率 = 1（ユニティまで）
• 7インチ カラータッチスクリーン + LED + キーボード
• コールドスタート機能
• 電源モジュールスロットに対応したオプションの30A充電器モジュール

主な電気データ
容量：25-200 kVA
入力相：3 PH + N + G
入力電圧（L-L）：380 / 400 / 415 V
出力相：3 PH + N
出力電圧（L-L）：380 / 400 / 415 V

アクセサリ（選択例）

• バッテリ：鉛蓄電池（各12 V） — 最大40本、32〜44の偶数で設定可能；充電電力はシステム容量の最大20％まで設定可能
• 通信：7インチ LCD + LED、カラータッチスクリーン + キーボード；オプションのSNMPカード

技術仕様

• モデル：Protect PLUS M500
• 電源モジュール定格：25 kVA（ホットスワップ対応）
• 最大容量（フレーム当たり）：200 kVA
• 最小モジュールサイズ：25 kVA
• 接続可能な最大電源モジュール数：8
• 並列運転：最大3フレーム（最大600 kVA）
• 主フレーム寸法（W x D x H）mm：482 x 916 x 1550
• 電源モジュール寸法（W x D x H）mm：436 x 677 x 85
• 主フレーム重量（kg）：160
• 電源モジュール重量（kg）：18
• カラー：RAL 7021
• 相構成：3Ph: 380 / 400 / 415
• 表示：7インチ LCD + LED、カラータッチスクリーン + キーボード
• 周波数：50 / 60 Hz（可変範囲 40～70 Hz）
• 入力力率：> 0.99
• 入力THDi：< 3％（全線形負荷時）
• 二重変換時の AC/AC 効率：> 95％（定格負荷時）
• ECOモード時の AC/AC 効率：> 98％（定格負荷時）
• 出力力率：= 1（ユニティまで）
