ケーブル用欠陥検出器 6681

ポータブルデジタル

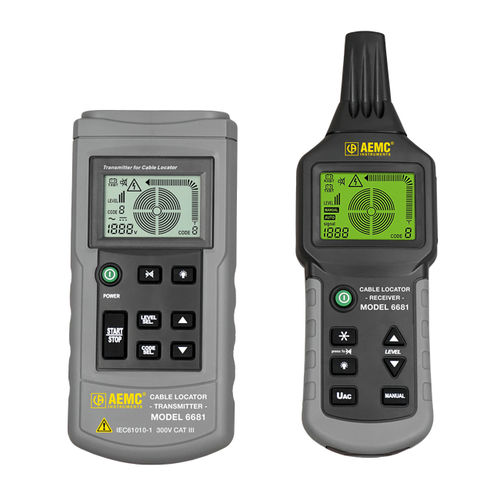

AEMC ケーブルロケータ モデル 6681 は、カテゴリ III (またはそれ以下) の設備の修正または保守作業中に、埋設 (地面または壁内) の通信ケーブル、電力ケーブル、その他のケーブル、および金属パイプを、対地電圧 300V (またはそれ以下) で検出します。このシステムは、開回路、短絡、ケーブルの追跡、ヒューズやサーキットブレーカーの位置を特定することができます。トランスミッター、レシーバー、アクセサリーを含むポータブルシステム。トランスミッターとレシーバーには、大きなバックライト付きLCDと大きなキーがあります。 送信機は、位置を特定する回路に変調された交流を印加し、比例した交流電界を発生させる。トランスミッターはAC/DC電圧計でもあり、測定された電圧の表示には電圧の存在を警告するシンボルが表示される。さらに、トランスミッターにはセルフテスト機能があり、トランスミッターとレシーバー間の伝送が良好であることを示します。トランスミッターとレシーバーの両ユニットには懐中電灯機能があり、照明のない暗い場所での作業をサポートします。 レシーバーは、検出された電界に比例した表示を生成する高感度センサーを備えています。デコード、処理、整形後のこの信号の変化により、ユーザーは地下ケーブルやパイプの位置を特定し、それらの欠陥を検出することができる。受信機には、検出された信号の強さの関数としてピッチを変更するブザーも含まれています。 仕様 外部電圧 測定範囲 - 12～300Vac/dc 出力信号周波数 - 125kHz 機能 - デジタルコーディング、選択可能信号、フラッシュライト ディスプレイ - 機能およびバーグラフ表示付きLCDスクリーン
