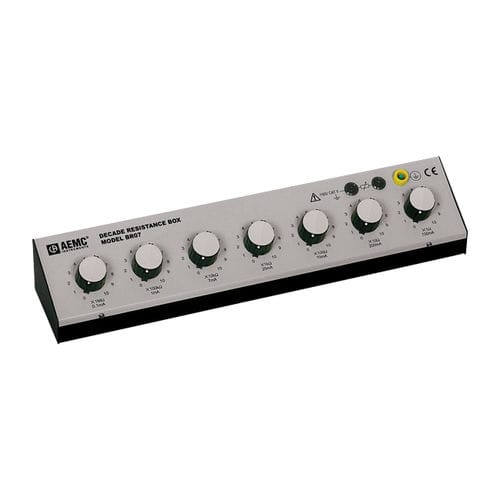

BR07型抵抗ディケイド・ボックスは、金属製の卓上ボックスに組み込まれています。試験機器の試験や校正に使用します。BR07型の主な機能は、ロータリーディケイドスイッチの組み合わせにより、特定の値の抵抗を作ることです。モデルBR07には、1~10MΩの7つのディケイドレンジがあります。
モデルBR07は、接続用にØ 4mmの安全端子を備えています。EN 61010-1の安全規格に準拠しています。グランドジャンパリード付き。
仕様
ディケイド - 1 - 2 - 3 - 4 - 5 - 6 - 7
抵抗 - 1~10Ω - 10~100Ω - 100Ω~1kΩ - 1~10kΩ - 10~100kΩ - 100kΩ~1MΩ - 1~10MΩ
最大電流電流 - 700mA - 200mA - 70mA - 20mA - 7mA - 1mA - 0.1mA
精度 - 1% ±10mΩ
寸法 - 16 x 3.4 x 3" (410 x 86 x 76mm)
重量 - 3ポンド(1.4kg)
動作温度 - 14°~131°F(-10°~55°C)
保管温度-40°~158°F(-40°~70)
汚染度 - 2
侵入保護(IP) - IP40
安全性準拠 - EN 61010-2-03
安全定格 - 150V CAT II, 50V CAT III
---
