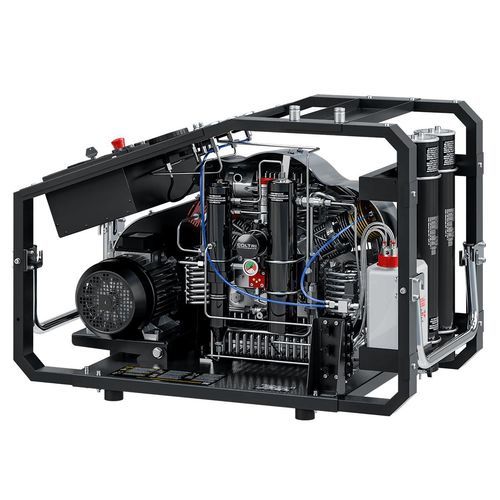

エアコンプレッサー ユニット Ergo TPS

ピストン式高圧多段

概要
Ergo TPSは、Prime Lineの高圧呼吸用空気圧縮機で、コンパクト設計により信頼性の高い呼吸用空気の供給を実現します。3段式ポンプ、二重カートリッジ式Hyperfilter浄化システム、メンテナンス性に優れた開放フレームを組み合わせています。

3段式高圧ポンピングユニット

• アルミニウムモノブロック構造
• 低圧ギアポンプによる強制潤滑
• 吸気フィルター 10 µm
• 配管、継手、ナットは AISI 316 ステンレス鋼
• 第2段後の中間凝縮水分離器
• 二重作動式高圧最終凝縮水分離器
• 各圧縮段後の安全弁
• Nicasilライナー付きダイキャストアルミシリンダー（熱放散向上）
• 鍛造アルミコンロッド、鍛造鋼クランクシャフト
• 第2・第3段のバルブはステンレス製
• ヘビーデューティローラーベアリング、硬化鋼第3段（特殊鋳鉄5セグメント）
• ピストンの横力を除去する第2・第3段のスラストパッド
• 統合型Hyperfilterフィルターシステム

電動機
単相または三相の電動機を選択可能（約5.5–7.5 kW）。モーターはベルト駆動でポンプユニットに動力を伝達します。

Hyperfilter浄化システム
Hyperfilterは最終分離器の後、圧力保持弁の前に配置され、2つのカートリッジを直列に使用します。カートリッジ1：水分除去用分子ふるい。カートリッジ2：分子ふるい＋活性炭で油蒸気や不純物を除去。純正カートリッジ使用時に呼吸用空気処理要件に対応する設計。処理能力：3,050 m³（入口空気20°C、200 bar）。

電気盤と制御

• モータープロテクション付きON/OFFスイッチ
• 到達最終圧で停止する電気機械式および電子式圧力スイッチ
• 稼働中の各段間および最終分離器の自動排出
• 自動凝縮水排出装置用タイマー
• 無負荷起動統合（停止時の自動開放）
• 消音器付き凝縮水収集タンク 5 L（実使用量 約3 L）
• 段間圧力計による運転圧監視とバルブ漏れ点検補助

フレームとメンテナンス
メンテナンスと搬送が容易な開放フレーム。傾斜式モータープレートでVベルト張力を維持。熱成形保護カバーが冷却空気をシリンダーおよび段間配管に導き、圧縮効率を最適化。操作コンソールは段間圧力計、内部温度表示、位相異常・欠油アラーム、運転停止・手動凝縮水排出操作を備えます。フレームはスチール製、耐スクラッチ粉体塗装 RAL 9005 黒。

標準装備

• ボンベ接続 2箇所：DIN 232、DIN 300 または INT/YOKE 232 bar 選択
• 充填ホース 1.2 m ×2本
• 保持弁および段間計
• PED認証の二重Hyperfilterシステム
• 凝縮水の自動排出と集積容器搬送システム
• 回転方向自動監視；電子式圧力スイッチと欠油時自動停止機能
• フィルター付オイルポンプと圧力計
• 運搬用ハンドル；フレーム色 RAL 9005 黒

対応アクセサリー（例）

• C-monitor
• 単圧／二圧リモート充填パネル
• レバーノブ付きリモート給填パネル
• ColTrimix、ボンベアダプタ（DRV DIN 232／300／INT/YOKE）
• 充填ホース（各種長さ、7/16"）

技術仕様

• モデル：Ergo TPS
• ブランド：Coltri Compressors
• 製品ライン：Prime Line
• ポンプユニット：アルミニウムモノブロック、3段式
• モーター：単相または三相、約5.5–7.5 kW
• 吸気フィルター：10 µm
• 配管・継手：AISI 316
• Hyperfilter：二重カートリッジ（分子ふるい＋活性炭）；能力 3,050 m³ @ 20°C & 200 bar
• 凝縮水処理：第2段後の中間分離器、二重作用の最終分離器、凝縮水タンク 5 L（実使用 約3 L）
• 安全：各段後の安全弁；電子圧力スイッチ、欠油保護と自動停止
• 構造：Nicasilコーティングのダイカストアルミシリンダー；鍛造アルミコンロッド；鍛造鋼クランクシャフト；硬化鋼第3段 5セグメント
• 仕上げ：開放スチールフレーム、粉体塗装 RAL 9005 黒
