ピストン式コンプレッサー Super Silent

往復呼吸空気電動

概要

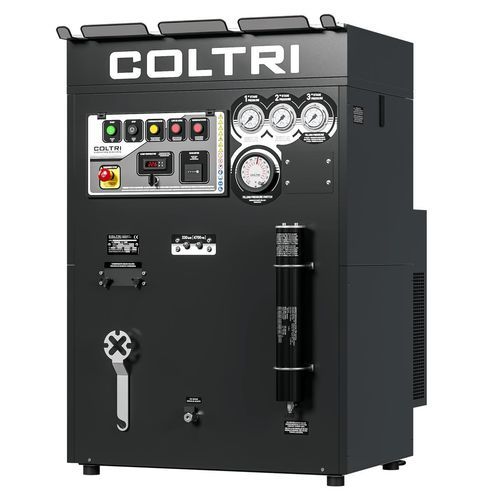

Super SilentはColtriのEfficient Lineに属する呼吸用高圧コンプレッサーです。静音化されたキャビン式シャーシと高性能なポンプ・浄化システムを組み合わせ、ダイビング、産業、救助など低騒音かつ高品質な呼吸空気を必要とする用途向けに設計されています。

主要機能 — 3段式高圧ポンプユニット

• アルミニウム製モノブロック
• オイルに浸ったタンによる噴霧式潤滑
• 吸気フィルター：10 µm
• 配管、継手、ナットはAISI 316ステンレス製
• 第2段後の中間凝縮水分離器
• 高圧用最終凝縮水分離器
• 各圧縮段後の安全弁
• ニカシルライナーを施した高放熱ダイカストアルミシリンダー
• 鍛造アルミコンロッド
• 鍛造鋼クランクシャフト
• 第2・第3段のバルブはステンレス製
• 高耐荷重ローラーベアリング
• 特殊鋳鉄製5セグメントを備えた硬化鋼製第3段
• ピストンの横力を除去するスラストパッドを備えた第2・第3段
• フィルターシステム：Maxifilter

電動機
単相または三相電動機が選択可能で、本機型の標準出力範囲は4〜5.5 kWです。電動機はベルトを介してポンプユニットに動力を伝達します。

浄化システム — Maxifilter
Maxifilterは分子ふるいと活性炭を組み合わせたカートリッジを用い、純正カートリッジ使用時に適用規格に沿った呼吸用空気処理を実現します。Maxifilterは第2・第3段の分離器後、圧力維持弁前に配置され、湿気に対する一次バリアを形成します。フィルター容量（入気20°C、200 bar）：890 m³。

電気盤

• ON/OFFスイッチ（モーター保護スイッチ付）
• 最終圧力でコンプレッサを停止する電磁機械式圧力スイッチ
• 運転中の各段間および最終分離器のドレーン排出
• 自動凝縮水排出装置用タイマー
• 無負荷始動内蔵（停止時の自動排圧）
• 凝縮水回収タンク：5リットル（静音タイプ）、実用容量約3リットル
• 各段の作動圧力を表示するインターステージ圧力計

フレーム
低騒音環境向けの静音キャビンシャーシ。外部に油量とドレイン表示を設けています。操作コンソールはインターステージ圧力計、キャビン内温度表示、相順誤りと欠相のアラーム、油量不足アラーム、運転停止および手動凝縮水ドレイン操作を備え、運用・保守を容易にします。フレームは鋼製で、耐キズ粉体塗装（ブラック RAL 9005）。

標準装備

• ボンベ接続×2（選択式：DIN 232、DIN 300またはINT/YOKE 232 bar）
• 充填ホース×2、長さ1.2 m
• 保持弁（プレッシャーホールドバルブ）
• インターステージ監視用マノメータ
• フィルターシステム Maxifilter
• キャビン内温度センサー（自動停止）
• 回転方向自動制御
• 圧力スイッチによる自動停止
• 油量監視による自動停止
• 凝縮水自動排出とタンクへの搬送システム
• フレーム色：ブラック RAL 9005

用途
ダイビング、救助、産業用途など、呼吸用空気の高い品質と低騒音が求められる専門用途向けに設計されています。

仕様 / 技術データ

• ポンプ構成：3段式高圧ユニット
• 吸気フィルター：10 µm
• 材料：AISI 316配管/継手、ニカシルコーティングのダイカストアルミシリンダー、鍛造鋼クランクシャフト、鍛造アルミコンロッド
• 第3段：硬化鋼、特殊鋳鉄製5セグメント
• バルブ：第2・第3段はステンレス製
• フィルターシステム：Maxifilter（容量 890 m³ @20°C, 200 bar）
• 電動機：単相または三相、通常4–5.5 kW
• 凝縮水タンク：5 L（実用容量約3 L）
• 標準ボンベ接続：DIN 232 / DIN 300 / INT (YOKE) 232 bar
• 標準充填ホース：2 × 1.2 m
• 静音化：キャビンシャーシにより低騒音化
• フレーム仕上げ：耐キズ粉体塗装、ブラック RAL 9005
