ピストン式コンプレッサー Silent HE

ヘリウム電動据え置き型

概要
Silent HEはHELIUM LINEの一機種で、4段式の高圧ヘリウムコンプレッサーです。大容量のヘリウム圧縮と呼吸用空気の安定供給を目的に設計され、運転時の騒音を低減するため静音キャビン仕様で納入されます。設置環境での低騒音が要求される用途に適しています。

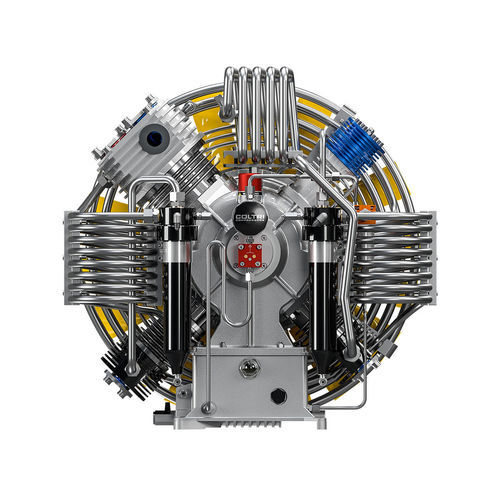

ポンプユニット（4段）

• アルミニウム製モノブロック高圧ポンプユニット
• 低圧ギアポンプによる強制潤滑
• 吸気フィルター：10 µm
• 重要回路の配管・継手・ナットはAISI 316ステンレス鋼製
• 第2および第3段後に中間凝縮水分離器を配置
• 潤滑油最低圧力スイッチ
• 各圧縮段の後に安全弁を装備
• 低粗さ研磨の特殊鋳鉄シリンダー
• 鍛造アルミ製コンロッド
• 鍛造鋼製クランクシャフト
• 1〜3段目は大流量バルブ
• 耐荷重ローラーベアリング
• 6本の特殊鋳鉄リングを備えた硬化鋼製第3段
• ピストンの横力を除去する第2・第3段のスラストパッド
• Hyperfilterろ過システム

電動機
往復運動をベルトでポンプユニットに伝える三相電動機。対応出力：7.5〜11 kW。

Hyperfilter浄化システム
最終コンプレッサーセパレータの後、保持弁の前に配置される高容量浄化回路です。直列接続の2個のカートリッジで構成され、第一カートリッジは分子ふるいによる湿気除去、第二カートリッジは分子ふるいと活性炭の組合せで油蒸気や汚染物質を除去します。純正カートリッジ使用時はDIN EN 12021に準拠した呼吸用空気の処理が可能です。ろ過能力（入口空気20°C、200 bar）：3,050 m³。

電気盤

• ON/OFFスイッチとモータ保護
• 最終圧力でコンプレッサを停止するデジタル電子式圧力スイッチ
• 各段間および最終セパレータの運転中排出機能
• 自動凝縮水排出装置用タイマー
• 無負荷始動機能（停止時の自動放出）
• 凝縮水回収タンク：5 L（サイレンサ付）、実用容量約3 L
• 各段圧力計による稼働圧表示（弁の漏れ確認や故障診断に有用）

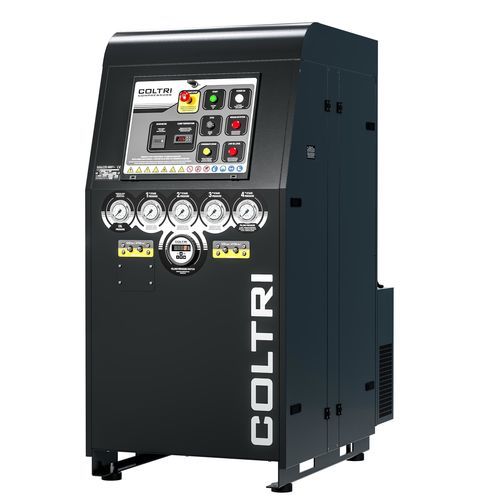

フレームとキャビン
縦型展開の静音キャビンフレーム。外部からの油量確認とドレン操作が可能。制御コンソールは各段圧力計、油圧計、内部温度表示、位相順序・油切れアラーム、運転停止および手動凝縮水排出操作を備えます。鋼製フレームは傷付きにくい粉体塗装（RAL 9005 黒）。

浄化システム（詳細）
Hyperfilterは直列の2カートリッジ構成で、第一が分子ふるい（湿気除去）、第二が分子ふるいと活性炭の複合で油蒸気や汚染物質を除去します。第2・第3段間にある分離器が湿気除去を最大化します。大流量の呼吸用空気用途に適した広域ろ過構成です。

標準装備

• 各段間監視用圧力計
• PED認証の二重Hyperfilterシステム
• キャビン内部温度監視と自動停止
• 回転方向自動監視
• 電子圧力スイッチによる自動停止
• 油量監視による自動停止
• 油ポンプ
• 凝縮水の自動排出とタンクへの搬送システム
• フレーム色：RAL 9005 黒

仕様／技術データ

• ポンプユニット：4段高圧、アルミモノブロック
• 潤滑方式：低圧ギアポンプによる強制潤滑
• 吸気フィルター：10 µm
• 材料：重要回路はAISI 316ステンレス配管・継手・ナット
• 凝縮水回収タンク：5 L（実働約3 L）サイレンサ付
• Hyperfilterろ過能力：3,050 m³（入口20°C、200 bar）
• 安全装置：各段後の安全弁、各段間の圧力計による診断機能
• キャビン：縦型静音キャビン、粉体塗装鋼板 RAL 9005
• 分離：第2および第3段後の中間凝縮分離器
• 構造上の特徴：特殊鋳鉄シリンダー、鍛造コンロッド、鍛造鋼クランク、硬化第3段と6本の鋳鉄バンド、2・3段のスラストパッド
